Общая информация о проекте

Страна, город
Россия, Самбек

Разработчик проекта
ГК DIGIS (ЦС Проект)

Заказчик
ООО «Комбинат музейно-выставочного искусства»

Место
Мультимедийный комплекс «Дон в Великой Отечественной войне 1941-1945 гг.»

Исходные данные

По заданию «Комбината музейно-выставочного искусства», выполнявшего проектирование и реализацию экспозиции музея «Дон в Великой Отечественной войне 1941-1945 гг.», компания ЦС Проект разработала технические решения по созданию многоэкранных проекционных систем двух экспозиционных зон: «Лента времени» и «Мультимедийная диорама». Дополнительно для зоны «Мультимедийная диорама» была разработана система сценического освещения, озвучивания и произведена интеграция с общей системой управления.

Реализация проекта

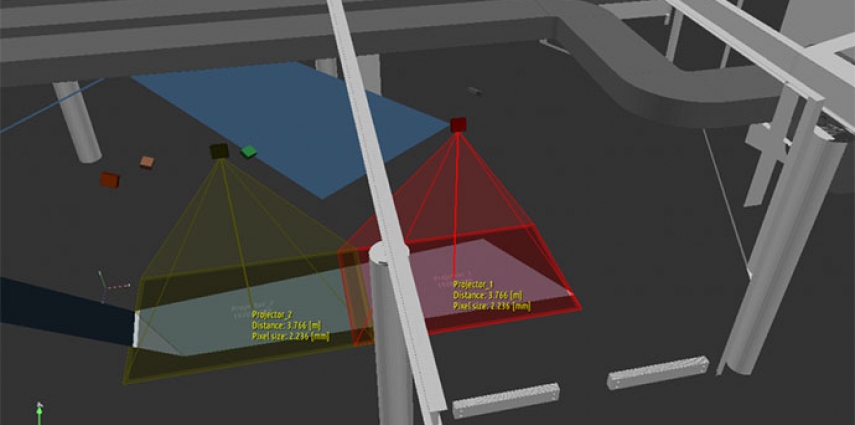

Специалисты ЦС Проект выполнили комплекс работ по техническому оснащению инсталляций для ООО «КМВИ», включая проектирование, поставку оборудования, монтажные и пусконаладочные работы, провели обучение персонала эксплуатационной службы. Проектирование инсталляций выполнено на основе 3D-модели, где была определена вся необходимая информация по количеству проекторов, их яркости, соответствующей задаче оптики и местам установки относительно проекционных поверхностей.

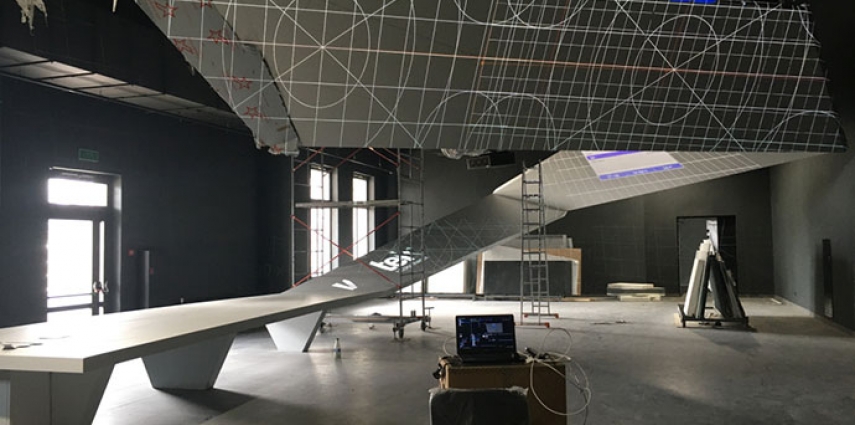

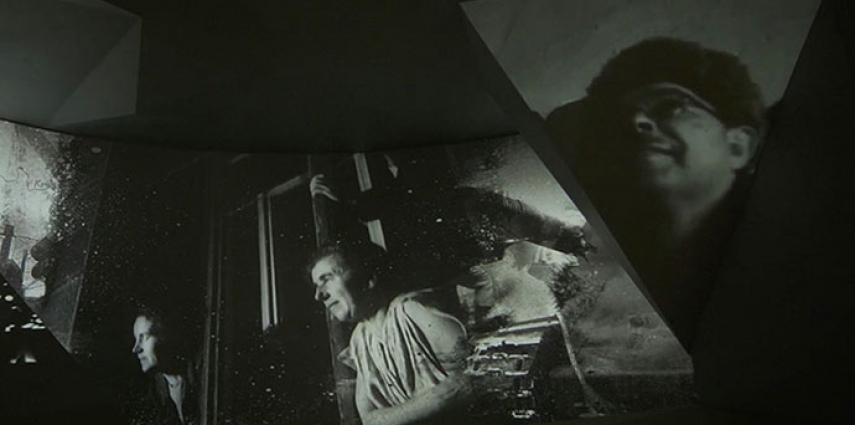

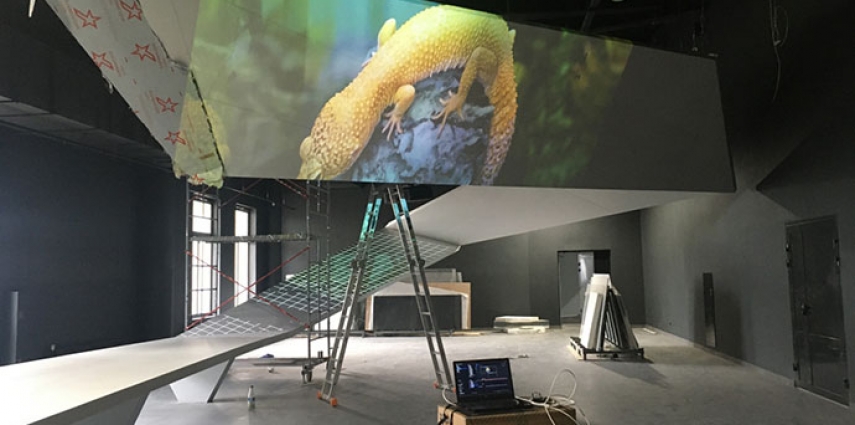

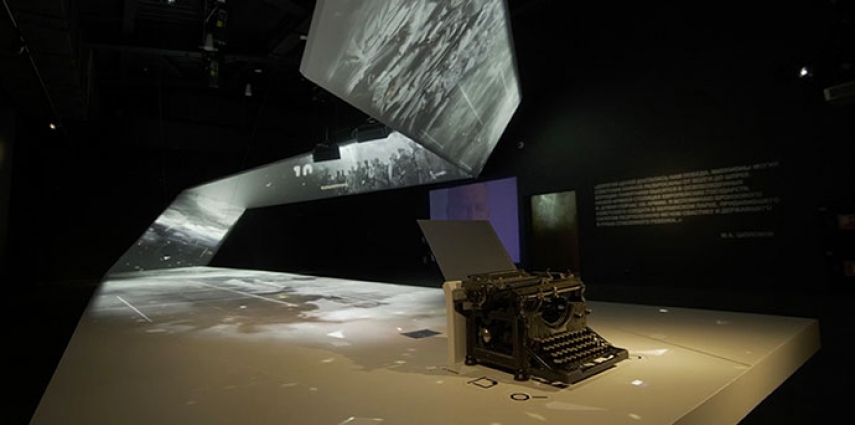

Инсталляция «Лента времени» представляет собой сложную проекционную поверхность в виде протяженной конструкции неправильной формы, ломанной в пространстве под разными углами. В «Мультимедийной диораме» реализована проекционная система с экраном вогнутой формы и дополнительные проекционные поверхности, добавляющие объема происходящему на экране. Интересным решением здесь стало использование сценарного сценического света, который работает синхронизировано с транслируемым контентом и дополняет его воздействие на зрителя. Дополнительно к этому были разработаны авторские системы подвеса проекторов с учетом особенностей архитектурно-конструкторских особенностей объекта.

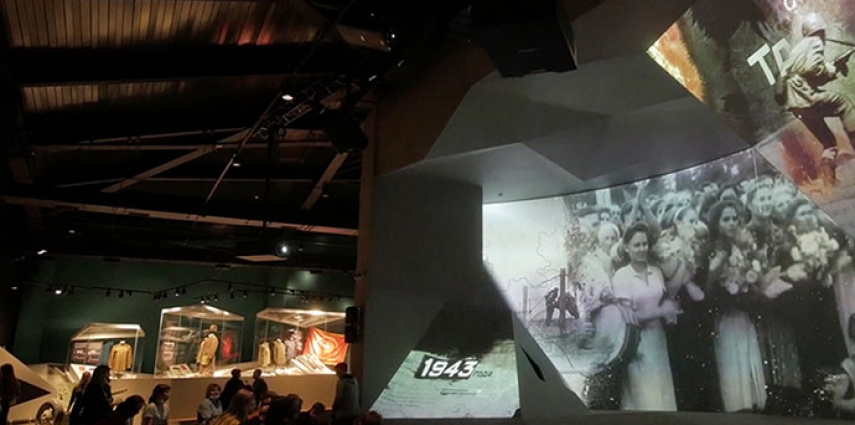

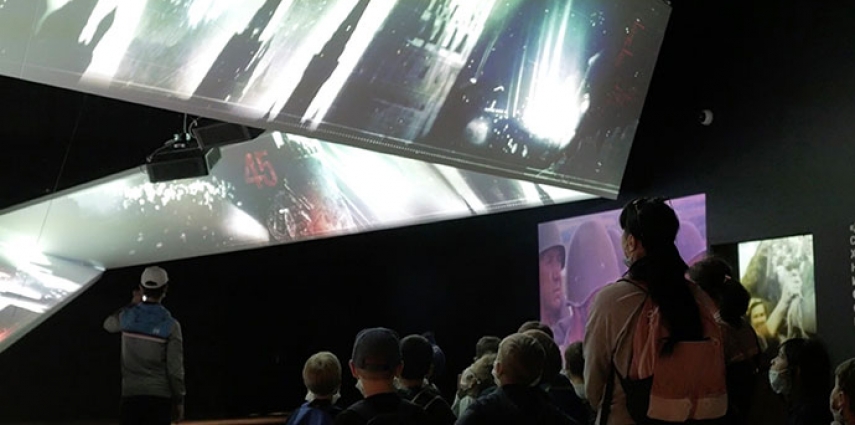

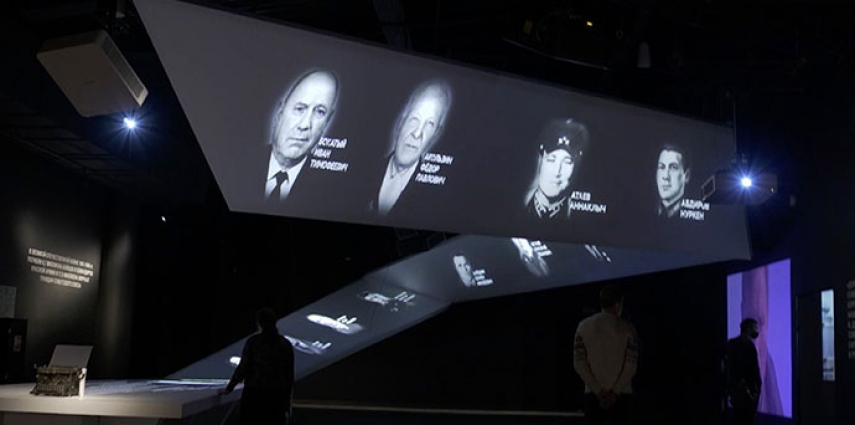

«Лента времени»

Инсталляция выполнена в рамках экспозиционной зоны на основе тематического блока «Великая Отечественная Война» и включает в себя следующие подсистемы:

  • видеоотображение на основе 8 мультимедийных проекторов;
  • воспроизведение, коммутация и распределение контента на основе 4 медиасерверов и приёмо-передающих устройств;
  • озвучивание в составе усилителя и подвесных акустических систем;
  • управление, состоящее из моноблока в комплекте с профессиональным ПО.

Использованное оборудование:

  • мультимедийные проекторы Vivitek;
  • медиасерверы и профессиональное ПО Christie;
  • система озвучивания на основе брендов Sonance и Emotiva;
  • AV-коммутация Digis;
  • сетевое оборудование Extreme Networks;
  • специальное освещение BEYOND.

В качестве проекционного оборудования были выбраны лазерные проекторы Vivitek DU6693Z-BK яркостью 7000 люмен с короткофокусными объективами D88-UWZ01. Воспроизведение контента осуществляется четырьмя медиаплеерами Christie Dual Output Compact Player (по одному на два проектора). Передача HDMI-сигналов от плееров до проекторов производится с помощью комплектов приемников/передатчиков DIGIS EX-A100.

Для централизованного управления медиаплеерами и создания единого медиапрастранства зоны на управляющий компьютер оператора установлено программное обеспечение Coolux Pandora’s Box Manager и Coolux Pandora’s Box Widget Designer. Оно позволяет оператору удалённо загружать контент на медиаплееры, вносить изменения в готовые сценарии в режиме реального времени, создавать индивидуальные режимы управления шоу, интегрировать системы воспроизведения с внешней системой управления и внедрять в шоу интерактивные элементы.

Для озвучивания помещения предусмотрены комплекты подвесной потолочной двухполосной акустики Sonance PS-P43T и двухканальный усилитель мощности Sonance Sonamp DSP 2-750. Всё оборудование, кроме оконечного (проекторов и акустических систем), расположено в техническом помещении (серверной).

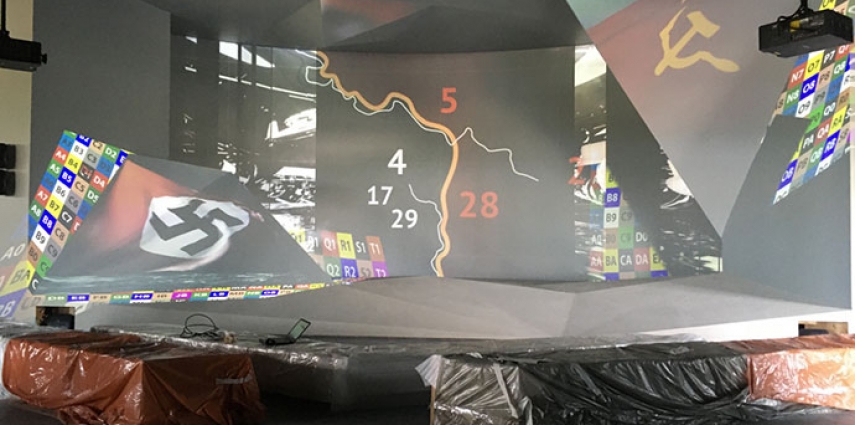

«Мультимедийная диорама»

Инсталляция выполнена в рамках экспозиционной зоны «Миусский прорыв» и включает в себя следующие подсистемы:

  • видеоотображение на основе 5 мультимедийных проекторов;
  • воспроизведение, коммутация и распределение контента на основе 4 медиасерверов и приёмо-передающих устройств;
  • озвучивание в составе аудиопроцессора, усилителя и настенных акустических систем;
  • управление, состоящее из моноблока в комплекте с профессиональным ПО;
  • специальное освещение – настенные и потолочные светодиодные прожекторы.

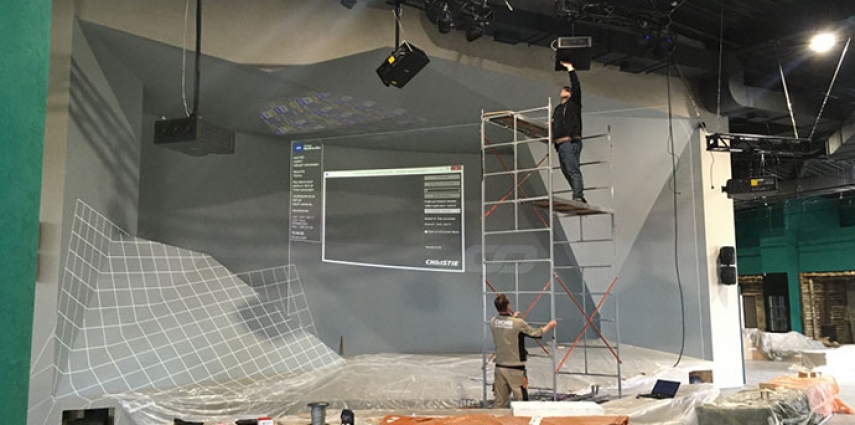

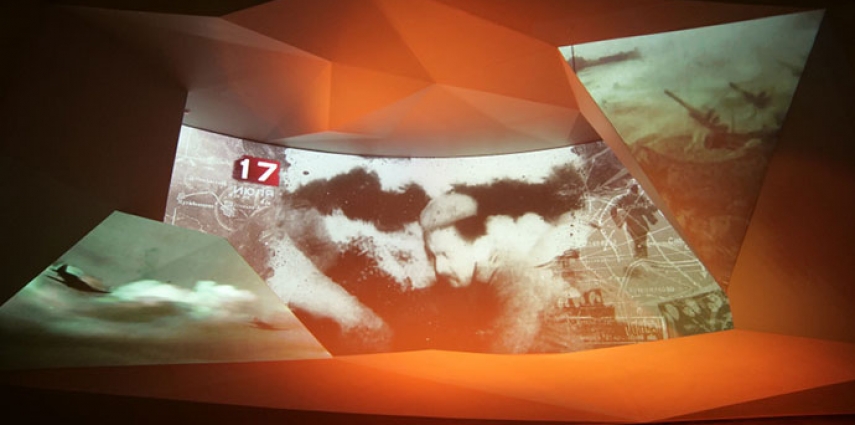

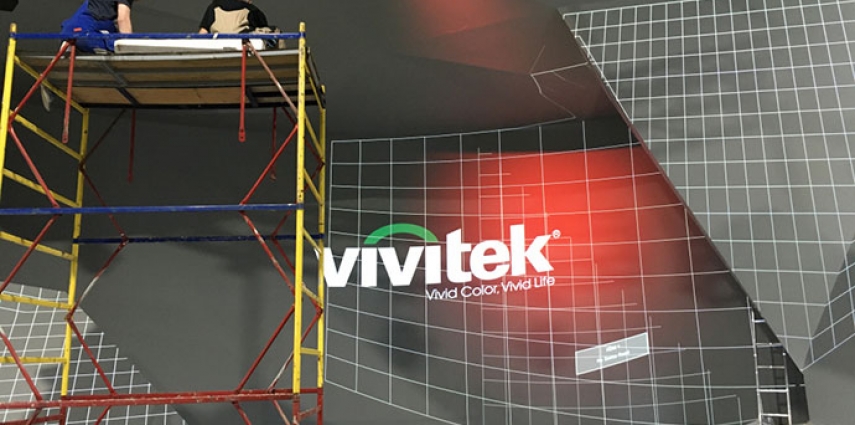

Для основного вогнутого проекционного экрана инсталляции были выбраны два проектора Vivitek DU9800Z-BK яркостью 18 000 люмен с объективами D98-0810. На три дополнительные поверхности работают три проектора Vivitek DU6693Z-BK яркостью 7000 люмен с объективами D88-WZ01. Для воспроизведения контента основного экрана и управления световыми приборами используется медиаплеер Christie Pandoras Box Compact Player, дополнительных – три Christie Single Output Compact Player. Для передачи HDMI-сигналов от плееров до проекторов задействованы комплекты приемников/передатчиков.

Система звукоусиления включает громкоговорители Sonance PS-S83T BLACK, PS-S83WT BLACK и двухканальный усилитель мощности Emotiva A-300. Маршрутизация аудиосигналов и контроль их трансляции на акустические системы зоны осуществляется с помощью AV-процессора Emotiva MC-700. Также, как и для «Ленты времени», в зоне «Мультимедийная диорама» на управляющий компьютер установлено программное обеспечение Coolux Pandora’s Box Manager и Coolux Pandora’s Box Widget Designer. В системе сценического освещения использованы световые приборы Beyond BY-P23A P1915 и BY-P23B P715.
