Канадская компания Matrox Video в этом году отметила 45-летие работы на рынке профессиональных продуктов для захвата, распределения и отображения аудиовизуального контента. В AV-индустрии она известна в первую очередь благодаря своим компонентам, помогающим интеграторам создавать собственные проприетарные решения, которые позволяют осуществлять ввод и вывод аудиовизуальных сигналов, захват, кодирование, декодирование и запись.

Этой весной Matrox анонсировала совместное решение AV-over-IP, созданное в сотрудничестве с компанией Sharp NEC. Подробнее о его возможностях и перспективах применения рассказывают Катрин Кербер, региональный представитель Matrox Video в странах Северной Европы, Балтии и России, и Максим Прохоров, менеджер по работе с партнерами Sharp NEC Display Solutions в России и СНГ.

О Matrox

Катрин Кербер
представитель Matrox в странах Северной Европы, Балтии и России

Катрин Кербер:

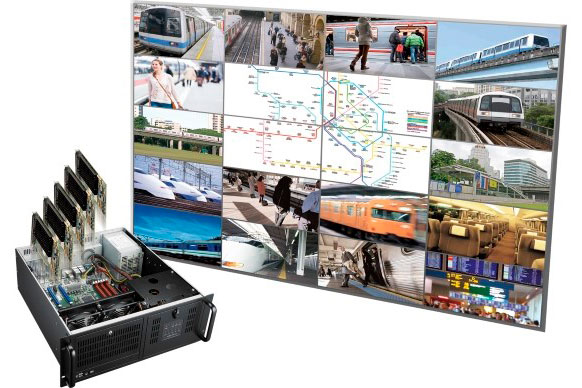

Наше портфолио включает KVM-оборудование, контроллеры, видеокарты и карты захвата для построения видеостен, кодеры и декодеры для стриминга, а также программное обеспечение для управления и настройки развернутых систем. KVM-возможности предоставляет линейка IP KVM-экстендеров Extio3, работающих с минимальной задержкой в гигабитных сетях. Для создания видеостен предусмотрены карты захвата видео и кодирования/декодирования Mura IPX с возможностью приема и отправки сигналов по IP, видеокарты D-Series и контроллеры QuadHead2Go, предназначенные для вывода изображения на экраны, и ПО Mura Control для управления.


В ассортименте устройств для передачи AV-сигналов по IP-сетям можно найти две серии кодеров: Maevex для корпоративного стриминга в «закрытых» конролируемых сетях и Monarch для профессионального стриминга в интернет. Для управления Maevex предлагается программное обеспечение Powerstream Plus, а для Monarch – веб-приложение на основе браузера Monarch Command Center.

О Sharp NEC


Максим Прохоров
менеджер по работе с партнерами Sharp NEC в России и СНГ

Максим Прохоров:

Со 2 ноября 2020 года подразделение NEC Display Solutions объединилось с компанией Sharp в единый бренд. Мы имеем более 120 лет успешной истории, а наше профессиональное AV-оборудование пользуется большим спросом в цифровых кинотеатрах, ресторанах быстрого обслуживания, в корпоративном сегменте и на объектах транспортной инфраструктуры. К примеру, дисплейные решения NEC установлены во всех лучших аэропортах Европы и более, чем в 250 авиагаванях по всему миру, а количество широкофрматных дисплеев, инсталлированных в различных приложениях, недавно перевалило за 1,5 млн.

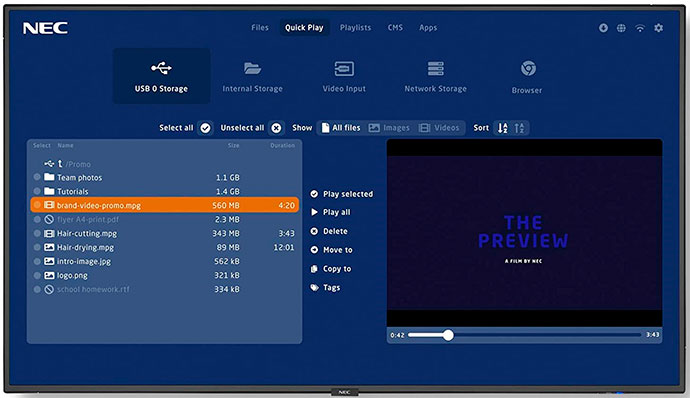

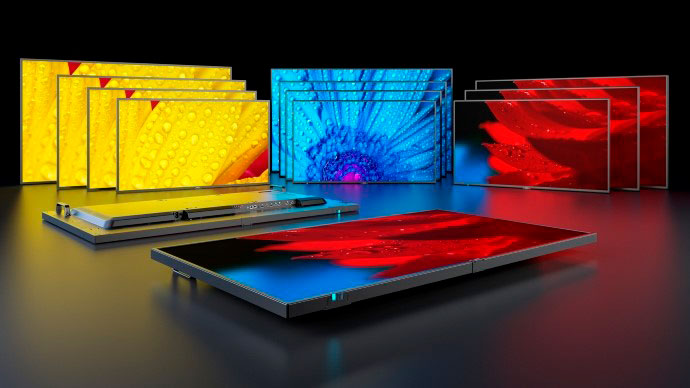

Последним обновлением нашего портфеля стал выпуск линейки дисплеев MESSAGE для сферы Digital Signage, которая включает серии ME, M и MA с диагональю от 43 до 65 дюймов, и программный медиаплеер NEC MediaPlayer. В дисплеи могут быть установлены встраиваемые SDM-компьютеры Raspberry Pi четвертого поколения, где и предполагается запускать медиаплеер. Raspberry Pi – это открытая Linux-платформа с различными протоколами безопасности, допускающая установку любого софта, который разрабатывает большой пул европейских и российских партнеров. NEC MediaPlayer предназначен для использования в составе систем Digital Signage, но при этом имеет расширенные возможности приема потоковых видеоданных по IP, в том числе поступающих от кодеров Matrox.


Устройства для стриминга Matrox

Катрин Кербер:

Мы достаточно давно используем открытые стандарты, что позволяет комбинировать в рамках одной системы продукты разных производителей. По нашему мнению, широкая совместимость является важным преимуществом для клиентов, занимающихся построением IP-инфраструктур, особенно в долгосрочной перспективе, так как позволяет в дальнейшем без проблем обновлять или заменять входящие в состав системы компоненты. Также наше оборудование поддерживает популярные стандарты H.264, SMPTE ST 2110, AES, а компания входит в различные альянсы: SRT, AIMS, IPMX и другие.

Обширный портфель продуктов Matrox способен покрыть всевозможные потребности в потоковой передаче видео. Сам же он был сформирован с учетом трех важных критериев: масштабируемость, гибкость и плотность интеграции. Ассортимент решений формата AV over IP включает две линейки кодеров Maevex и Monarсh, каждый из которых призван выполнять свои специфические задачи.

Monarch

Monarch объединяет продукты для потоковой передачи контента в интернет, что особенно актуально в таких сферах, как удаленное видеопроизводство, и онлайн-трансляции. Входящие в линейку кодеры поддерживают протоколы RTSP и RTMP, могут отправлять потоки в сетевые инфраструктуры CDN или стриминговые платформы YouTube, Facebook Live, VK Live и прочие. Доступно дистанционное управление через веб-интерфейс Monarch Command Center.

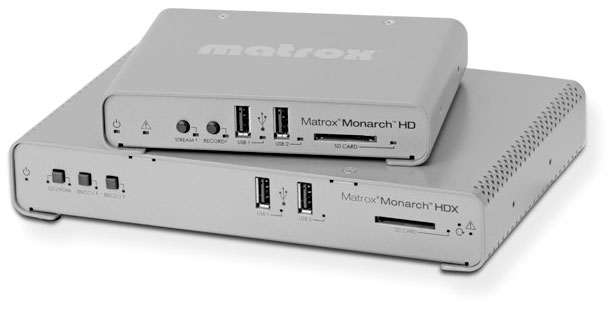

Monarch HD представляет собой доступную модель начального уровня, которая способна осуществлять захват, запись и трансляцию одного видеопотока с разрешением 1080p@30, для подачи которого выделены порты HDMI.

Monarch HDX предлагает на выбор два входных порта HDMI и 3G-SDI, при этом может транслировать на разнообразные онлайн-платформы два потока, сжатых кодеком H.264.

Monarch LCS – это многоканальный кодер, позволяющий осуществлять захват двух потоков, поступающих через порты HDMI + HDMI или HDMI + 3G-SDI, с последующей записью и/или трансляцией. Он разрабатывался для образовательного рынка, поэтому снабжен рядом сопутствующих организационных функций, вроде планирования уроков и «классы», но универсальность устройства допускает использование и в корпоративных приложениях.

Управление кодерами осуществляется через веб-приложение Monarch Command Center. Есть API-интерфейс. Для тестирования соединения мы предоставляем клиентам IP-адреса устройств, установленных в наших офисах в Мюнхене и Лондоне.

Maevex

Maevex – это продукты для корпоративного рынка, предлагающие большой выбор разнообразных потоковых протоколов и позволяющие гибко настраивать количество и разрешение входных и выходных видеопотоков. Они способны работать в сетях LAN, VLAN и WAN, поддерживают протоколы RTSP, SRT и другие, удаленное сетевое управление через фирменное программное обеспечение PowerStream Plus и имеют API-интерфейс.

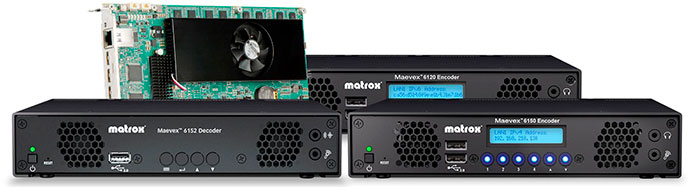

В линейку входят различные модели, начиная от базовой Maevex 5150, предназначенной для трансляции единственного видеопотока с разрешением 1080p@60, и заканчивая многоканальными устройствами серии 6100: Maevex 6120 (два потока 4K) и Maevex 6150 (четыре потока 4K). Есть возможность отображения захватываемых видеопотоков в режимах «картинка в картинке», «картинка и картинка» и так далее. Последней новинкой линейки стал декодер Maevex 6152, который может работать с четырьмя 4K-потоками и имеет очень маленькую задержку, не превышающую при прохождении сигнала от кодера до докедера 50 мс.

Совместное решение Matrox и Sharp NEC

Максим Прохоров:

Основной причиной, по которой мы решили создать с компанией Matrox совместное решение, стал тренд на стриминг. В сфере потоковой передачи видеоконтента на большие расстояния AV-over-IP сегодня наиболее востребованная технология, и от поддерживающих ее устройств требуется непрерывный и качественный поток, а все компоненты системы должны быть полностью совместимы друг с другом.

Какое-то время мы разрабатывали решения в этом направлении и, оказалось, что наш плеер и Raspberry Pi полностью совместимы с кодерами Matrox Maevex, причем, как с точки зрения кодеков, так и с точки зрения доступности и простоты настройки. Оборудование бренда хорошо представлено в мире, поэтому его можно легко найти, протестировать и, если необходимо – продемонстрировать клиентам. Это стало залогом успеха нашего сотрудничества.

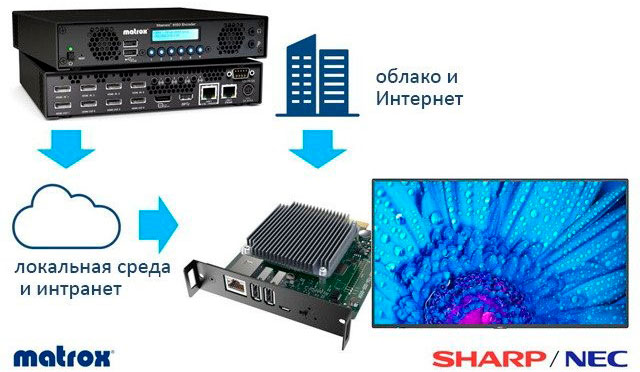

Совместное решение потоковой передачи строится на базе дисплеев NEC нового поколения и кодеров Maevex 6100. Кодеры могут использоваться для захвата видеосигнала с разрешением Full HD со входа HDMI, а источником быть, например, медиаплеер для Digital Signage.

Для централизованного конфигурирования, управления и администрирования предназначено бесплатное приложение Matrox Powerstream Plus. На его центральной панели выводятся все доступные устройства Maevex, предусмотрен предварительный просмотр входных источников и создаваемых потоков. Двойной щелчок по устройству, которым требуется управлять, открывает расширенный интерфейс, где сверху указаны видеовходы и аудиоподключения, а снизу находится консоль обработки, которая может включать несколько операций одновременно – кодирование различных потоков и их запись. По умолчанию это процесс кодирования потока RTSP.

Можно назначить одну из кнопок Maevex для запуска или установки кодирования. После того, как все настройки произведены, приложение Powerstream Plus не требуется. Все будет продолжать работать даже после перезагрузки или отключения питания. Установка и настройка крайне просты, поэтому справиться с ними сможет даже специалист с минимальным опытом.

Базовый сценарий использования решения – рестораны быстрого питания. Обычно заказчику требуется показывать меню и различные видеоролики с красивыми предложениями, которые может отображать наш дисплей. Контент же будет централизованно отправляться во все точки в виде RTSP-потока с удаленно расположенного кодера Matrox.

Другой сценарий применения – системы Digital Signage в аэропортах. Поскольку они включают большое количество дисплеев, установленных на значительном удалении от серверов, то тут без AV-over-IP не обойтись.
