Почему Panasonic предпочитает внешний автотрекинг для PTZ-камер?

Почему Panasonic предпочитает внешний автотрекинг для PTZ-камер?


С переходом компаний и образовательных учреждений к удаленной работе и учебе активно возросла и потребность в распространении онлайн-семинаров, уроков и других видеоматериалов.

Зачастую организации не имеют в своем штате специального сотрудника, который разбирается в тонкостях работы профессионального AV-оборудования и может ежедневно управлять камерами и трансляцией. Чтобы как-то выйти из положения, нередко устанавливают единственную камеру на общий план. Это позволяет захватить в кадр спикера и доску или экран, но разобрать текст, который на них написан, с подобного плана будет уже проблематично.

Автотрекинг

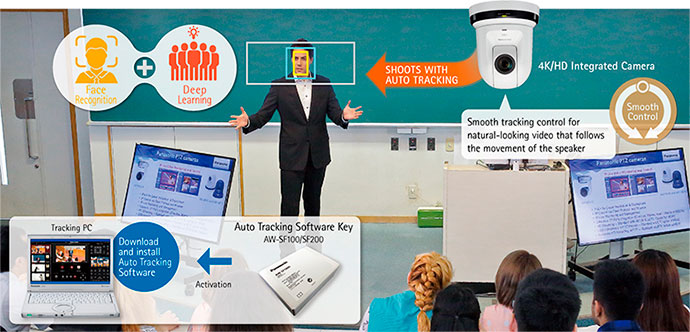

Наиболее практичным решением здесь будет система автотрекинга Panasonic AW-SF100. Она может самостоятельно следить за выступающим, непрерывно поддерживая заданный ракурс. Добавив к ней отдельную широкоугольную камеру Panasonic AW-UE4 для съемки доски, простой видеомикшер на 2 - 4 входа и аппаратный или программный кодер для вещания в интернет, мы получим систему, которая способна закрыть большинство потребностей по съемке видеоконтента в компаниях и учебных заведениях.

Работает она так: выступающий включает компьютер, после чего автоматически запускаются камеры и программа для трекинга, а от него требуется лишь указать в интерфейсе ПО свое лицо, чтобы система отслеживания не отвлекалась на других попадающих в кадр людей (программа запоминает последнее лицо и, если лектор или спикер не менялись, то можно не делать и этого), и нажать кнопку трансляции в интернет.

С помощью видеомикшера производится ручная установка того, какой сигнал будет развернут на весь экран, а какой будет показываться как картинка в картинке (PiP). Если требуется сделать акцент на доску – переключаемся на широкоугольную камеру AW-UE4, акцент на лекторе – на камеру для трекинга.

Это довольно популярная схема, поэтому не будем сильно углубляться в подробности.


Нас больше интересует сама система трекинга. Она может быть встроена в камеру или реализована внешними средствами. Компания Panasonic использует для своих камер исключительно отдельный компьютер с видеокартой Nvidia. На чем основан подобный выбор?

При разработке системы трекинга инженеров Panasonic не устроило качество отслеживания, которое доступно для реализации на собственных чипах камер, так как в этом случае его можно осуществлять только по заранее определенным другим человеком контурам (паттернам), и если происходит предварительно не запрограммированное действие, то камера теряет отслеживаемый объект.

Проведя многочисленные тесты, было принято решение использовать отдельный компьютер с системой на базе глубокого машинного обучения, и удобнее всего это получилось реализовать с помощью набора инструментов Nvidia Cuda.

Как это работает?

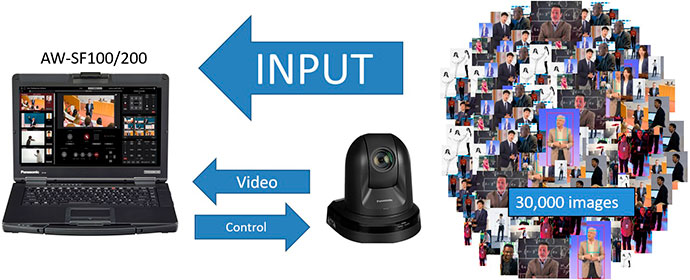

В программу автотрекинга SF100 было загружено более 30 000 изображений человеческого тела и запущен процесс их анализа. На начальных этапах обучения программе помогали инженеры, вручную корректируя распознавание, а после завершения обучения алгоритм научился самостоятельно распознавать людей даже в самых сложных условиях, например, когда человек отвернулся и пишет что-то на доске, кто-то неожиданно прошел перед ним или в помещении приглушили свет для работы проектора.


Благодаря глубокому машинному обучению и набору инструментов Nvidia Cuda программа автотрекинга AW-SF100/SF200 получила высокую точность распознавания людей в кадре и плавность отслеживания перемещений выступающего, которых невозможно добиться с помощью чипов, встраиваемых в камеры. Все параметры трекинга гибко настраиваются, что позволяет достичь такого результата, когда работа системы похожа на работу живого оператора.

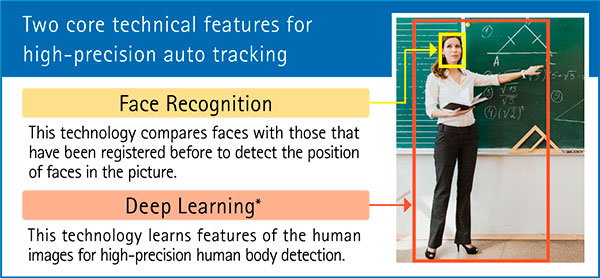

Дополняет машинное обучение встроенный алгоритм высокоточного распознавания лиц, который способен запоминать до 48 человек и при выборе определенного лица осуществлять трекинг только за ним, не отвлекаясь на других людей, попадающих в кадр.


Расширенные возможности

Работа в паре с широкоугольной камерой

Специально для тех, у кого планируется активное передвижение выступающих, в новой версии системы (AW-SF100 5.1.7) была сделана возможность объединения основной камеры для трекинга с широкоугольной камерой AW-UE4, которая видит все помещение и подсказывает основной камере куда направился человек. Например, если в настройках выбран наиболее плавный режим слежения и основная камера не успела за объектом, то с помощью подсказок широкоугольной камеры она легко найдет его и продолжит трекинг.

«Автозум»

Другой полезной функцией является автоматическая регулировка масштабирования, которая активизируется нажатием кнопки «Авто» под ползунком зума в графическом интерфейсе пользователя. «Автозум» позволяет сохранить размер объекта постоянным вне зависимости от его приближения и удаления от камеры. На выбор доступны 4 варианта кадрирования:

  • только лицо;
  • человек по пояс;
  • человек в полный рост;
  • человек в полный рост + доска.

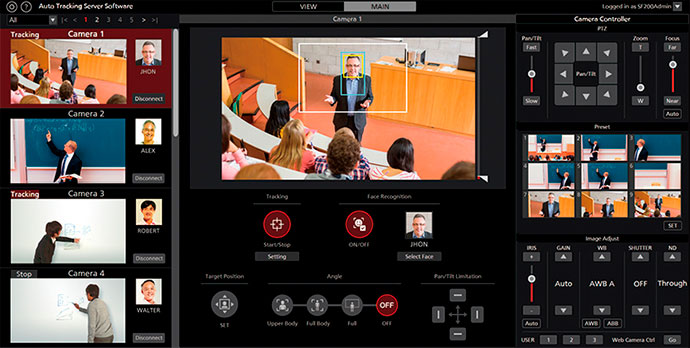

Все настройки автотрекинга производятся из удобного графического интерфейса, где помимо базовых параметров доступны также маскирование, ограничители, зона отключения отслеживания и тонкие регулировки уровня чувствительности камеры.


Получение видеосиганала с камеры и управление трекингом происходит только по IP, что не требуют установки дополнительных датчиков или прокладки новых кабелей, упрощает интеграцию камер в инфраструктуру заказчика и снижает затраты на пуско-наладку, которые обычно связаны с системами слежения.

Продукты

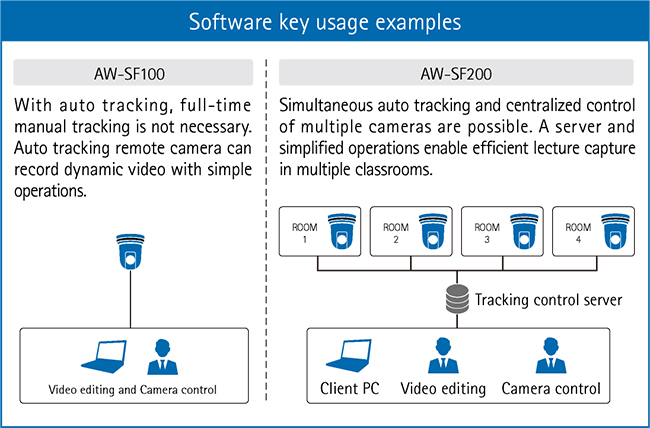

На сегодняшний день в ассортименте Panasonic существуют 2 версии программы автотрекинга: AW-SF100 и AW-SF200.


AW-SF100 – это базовая версия с графическим интерфейсом, которая предназначена для использования с одной камерой и не поддерживает расширение их количества.

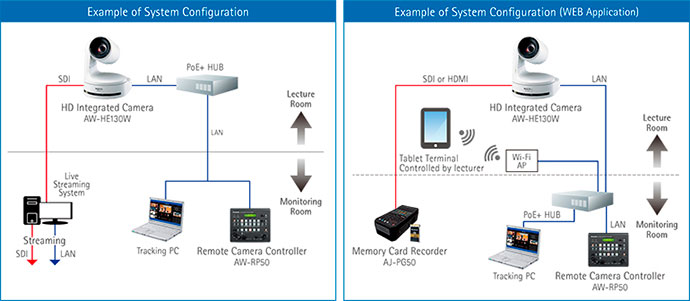

Пример построения системы автотрекинга AW-SF100 с одной камерой

AW-SF200 – серверная версия без графического интерфейса с управлением из веб-браузера. Один сервер способен работать с четырьмя камерами, а сами серверы можно объединять в группы, что позволяет контролировать в одном окне браузера до 16 камер. Она отлично подходит для использования нескольких камер, установленных в разных помещениях, при этом доступ к управлению можно получить из браузера любого компьютера в сети учреждения.


Пример построения системы автотрекинга AW-SF200 с несколькими камерами

Наличие открытого API позволяет управлять всеми функциями из систем автоматизации и даже выводить необходимые кнопки на выносные панели. Ими могут стать старт-стоп трекинга, вызов пресета для общего плана доски или общего плана зала. Все это обеспечивает комфорт работы с системой даже неподготовленному человеку.

Подробнее про систему автотрекинга Panasonic AW-SF100/SF200 можно узнать на сайте производителя, а задать интересующие вопросы – написав специалистам компании: pro-av@ru.panasonic.com.
