Матричные KVM-системы Evetron в диспетчерских на предприятиях

Матричные KVM-системы Evetron в диспетчерских на предприятиях

Гибкие системы управления производством, основанные на KVM-оборудовании Evetron, все чаще используются на заводах по переработке нефтепродуктов. KVM-удлинители Evetron могут работать как в режиме подключения "точка-точка", передавая по кабелю "витой пары" или оптоволоконному кабелю интерфейсные сигналы АРМа, с которым взаимодействует оператор, так и в системе матричной KVM-коммутации.

Матричная система Evetron, построенная с помощью KVM-удлинителей и стандартного сетевого коммутатора, позволяет операторам переключаться между отдельными АРМами, а также группами АРМов, в том числе осуществляя резервирование системы в зависимости от задачи. Помимо переключения, система матричной KVM-коммутации обладает широким дополнительным функционалом: например, оператор может делиться изображением со сторонними консолями или полностью передавать видео и управление источником сигнала на другие рабочие места.

Модернизация операторской на основе KVM Evetron

На нефтеперерабатывающем заводе встала задача модернизировать диспетчерскую и добавить функциональные задачи в существующую систему удаленного управления. В диспетчерской из 32 двухмониторных рабочих мест у 28 операторов были установлены автономные KVM-удлинители, состоящие из отдельно стоящих приемников и передатчиков, а у пяти операторов – системы с передающей частью, интегрированной в компьютер в виде карты расширения PCI.

В рамках модернизации необходимо было подключить к имеющейся системе главного оператора, который мог бы переключаться между всеми АРМами в системе матричной коммутации и иметь возможность забрать изображение и управление любым АРМом. При этом с одной стороны требовалось максимально сохранить существующую схему подключения, с другой – создать такую систему, которую в дальнейшем можно расширять и обновлять без больших затрат.

Подобную задачу удалось решить с помощью KVM-удлинителей Evetron LDF 2U2A-SK-SW-M. LDF 2U2 оснащен видео разъёмами стандарта DVI и позволяет передавать сигналы на расстояние до 500 метров для MultiMode и 20 000 метров для SingleMode по волоконно-оптическим линиям связи при максимальном разрешении видео Full HD (1920 x 1200 пикс.) @ 60 Гц.

К АРМам подключили передатчики Evetron LDF 2U2, а старые KVM-передатчики, которые были установлены ранее, подсоединили к локальному видеовыходу DVI-передатчиков Evetron. В свою очередь, приборы LDF 2U2 по оптоволоконному кабелю подключили к сетевому коммутатору L3. Таким образом, операторы продолжили работать со своими АРМами по схеме "точка-точка", а все передатчики были объединены в KVM-матрицу. В тех конечных точках системы, где в АРМы ранее были интегрированы передающие платы, они были заменены на видеокарты. Рабочие места операторов подключили к этим АРМам через матричную систему с использованием приемников и передатчиков LDF 2U2A-SK-SW-M. При этом у рядовых операторов права доступа были ограничены только тем АРМом, с которым они непосредственно работают.

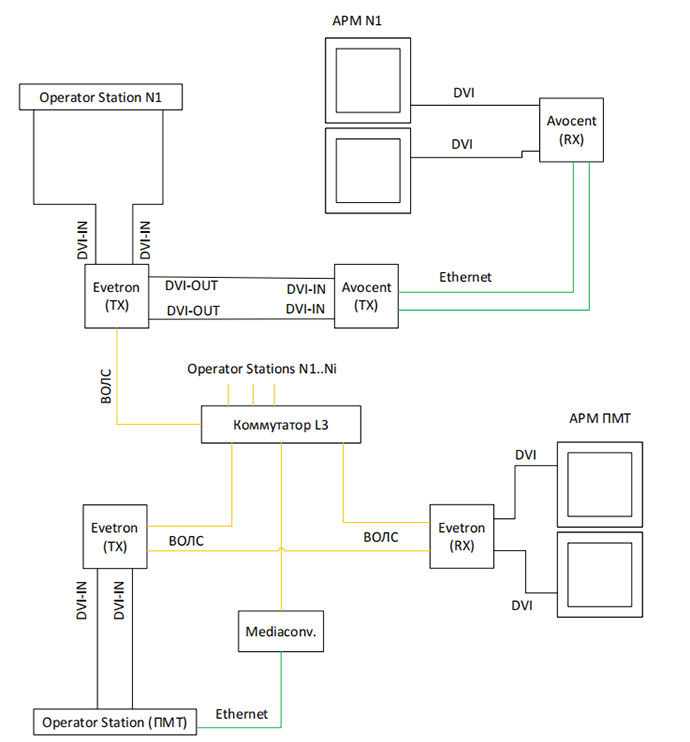

Схема подключения KVM-оборудования Evetron

Старшему оператору на рабочем месте установили приемник Evetron LDF 2U2, подключенный к сетевому коммутатору. Также путем применения соответствующих настроек в ПО управления KVM-матрицей Evetron Switching Manager ему были предоставлены права доступа на все АРМы, подключенные к системе. Старший оператор при необходимости может видеть изображение с любого АРМа, имеет возможность делиться изображением со своей консоли, переключать операторов между АРМами или полностью забирать у оператора видео и управление его консолью. Помимо этого KVM-матрица под управлением Evetron Switching Manager предлагает обширный функционал для создания гибкого решения под любые нужды заказчика:

  • Гибкая система работы с пользователями: настройка прав доступа, пароля, автоматическое подключение к заданным устройствам, отображение и логирование сессий и многое другое;
  • Многоадресная передача видеопотока;
  • Привилегированное или совместное использование клавиатуры и мыши при одновременной работе двух пользователей на одном АРМ;
  • Переключение между передатчиками с помощью управляющего ПО, OSD-меню или горячих клавиш;
  • Объединение удлинителей в многомониторные группы для быстрого переключения нескольких приемников/передатчиков при использовании многомониторных рабочих мест и АРМ с несколькими видеовыходами;
  • Возможность удаленного обновления прошивки устройств, подключенных к матрице.

Таким образом, была создана система матричной KVM-коммутации, интегрированная в уже существующую. Решение на основе приборов LDF 2U2 позволяет, во-первых, в любой момент расширять систему до 2000 конечных точек, как количества АРМов, так и количества операторов, а, во-вторых, при необходимости избавиться от старых KVM-удлинителей, не меняя систему. Для этого необходимо просто добавить дополнительные приемники на рабочие места операторов. KVM-матрица Evetron обладает широкими возможностями по децентрализации и масштабированию.

Она может быть построена на нескольких стандартных сетевых коммутаторах при наличии между ними аплинков достаточной пропускной способности. Например, приемники в диспетчерской подключены к одному коммутатору, передатчики в серверной комнате к другому, а коммутаторы соединены между собой несколькими 10G каналами передачи данных. Таким образом, расстояние между конечными точками в системе матричной коммутации ограничено лишь возможностями самих коммутаторов, а выход одного из них из строя не затронет работоспособность других сегментов KVM-матрицы.
