Intrend в царстве одноканальных

В области AV-коммутации все привыкли называть одноканальными приборы, которые имеют один физический выход. Например, коммутатор с несколькими видеовходами, но одним выходом – одноканальный. И даже, если этот выход разветвляется на несколько выходных портов, но сигнал на всех одинаковый, логически прибор все равно одноканальный. Тем он и отличается от матрицы с двумя и более независимыми выходами.

Казалось бы, что нового можно придумать для такой коммутации? Оказывается, можно. С модельным рядом одноканальных коммутаторов Intrend знакомит Сергей Дмитренко, ведущий инженер AUVIX.

В линейку входят 5 приборов (на сегодняшний день), и все они называются коммутаторами. Однако в приборах имеется и встроенный масштабатор – этим достигается полностью бесподрывное переключение между источниками и заданное (и совершенно стабильное) разрешение на выходе. И по входам, и по выходам поддерживаются режимы до 4K@60 4:4:4 (в том числе и 4096 х 2160 пикселей).

Следующая «фишка» еще мощнее: «движок» каждого прибора позволяет выводить на один его выход сразу несколько источников сигнала – в режиме мультиоконности. Берем сигнал от двух, трех или четырех входов и выводим их в окна, совмещенные на одном экране. Даже самые простые коммутаторы имеют более 20 разных (наиболее востребованных) раскладок окон, старшие модели дают возможность дополнительно задать произвольный режим PIP (для двух источников).

Плюс деэмбедирование звука от выбранного источника сигнала, плюс дополнительные (дублирующие) выходы, плюс (в двух моделях) возможности KVM. И все это – в форм-факторе и, главное, по цене, близкой к цене обычных одноканальников других производителей, лишенных дополнительных возможностей.

Да, и мы чуть не забыли еще одну «суперфишку»: все эти приборы официально сделаны в России. Уровень локализации пока не позволяет попасть в Госреестр, но мы над этим работаем.

Вот небольшая табличка, позволяющая сравнить модели Intrend по функционалу:

Примечание: IT=InTrend; S=Seamless; F=Fixed size; M=Multiview; H=HDMI; D=DisplayPort; C=USB Type C; U=USB/KVM

Немного детализации. «Фишка» USB KVM (Keyboard/Video/Mouse) означает, что к прибору можно подключить мышь и клавиатуру (по USB), и они будут переключаться на один из хост-портов USB (к которым обычно подключают компьютеры). Например, в ITSFM-5x1HCU имеются 4, а в ITSFM-9x1HDCU – 8 хост-портов. Коммутация может происходить одновременно с видеосигналом либо раздельно (произвольно). Также есть очень эффектный режим коммутации мыши/клавиатуры в режиме мультиоконности: при движении мыши от одного окна к другому переключение на нужный хост выполняется автоматически. В результате оператор, имея на одном экране сразу до 4 картинок (от 4 компьютеров), может управлять ими всеми, просто перемещая между ними мышку (и ничего больше не переключая). Удобно и интуитивно понятно.

Кстати, вот навскидку несколько преимуществ реализации KVM именно на аппаратном коммутаторе Intrend (а не с помощью «удаленных рабочих столов»/AnyDesk и других программных и кажущихся более доступными средств):

• Компьютеры с разнородными ОС (скажем, Windows, Linux, Android) интегрируются полностью прозрачно на одном коммутаторе.
• Используется мощная видеокарта? Ни грамма ее мощности не теряется, так как коммутатор просто получает сигнал с ее штатного графического видеовыхода, да еще и с максимальными разрешениями (если это нужно).
• Все выходные разрешения от компьютеров приводятся к единому знаменателю.
• Любая коммутация на экране выполняется коммутатором мгновенно или (для мультиоконного режима) очень быстро.
• Оператору всегда можно поставить небольшую панель управления с кнопками выбора нужных раскладок (коммутатор отлично слушается команд управления). Это удобно, наглядно, а главное — не «сломается» при некорректных действиях оператора (попробуйте-ка доверить переключение между окнами программ малоподготовленным пользователям, скажем, из образовательного сектора и избежать при этом постоянных обращений в техподдержку вида «я куда-то нажал, и все пропало»).
• Минимум пусконаладочных работ и программирования, нет лицензий и ограничений. Гораздо меньше требований по безопасности со стороны IT-инфраструктуры.

Разумеется, для крупных дата-центров используются другие (хорошо известные) решения, но ведь мы понимаем, что и Pro-AV немного не про это.

Для прибора ITSFM-9x1HDCU «фишка» звучит как «USB KVM + USB 2.0» – потому что, кроме мыши и клавиатуры, к прибору можно подключить и другие гаджеты с USB 2.0, вроде флеш-накопителей, USB-камер или тач-скринов. Они будут коммутироваться на нужный хост вместе с мышью и клавиатурой. Под такие устройства в приборе предусмотрено 3 USB-порта (один – на передней панели), кроме того, по выходу HDBaseT можно подключить внешний приемник (с HDBaseT v3.0), имеющий на борту USB-хаб, и тогда порты приемника тоже будут подключаться к хосту. Простейший пример применения: вдали от коммутатора стоит сенсорная панель, картинка до нее доводится по HDBaseT, а тач-скрин обслуживается через тот же HDBaseT – по USB через коммутатор замыкается на нужный хост-компьютер. Задача полностью решается единственной линией витой пары и без IP-сетей.

Заметим также, что в ITSFM-9x1HDC и ITSFM-9x1HDCU выход HDBaseT может «пробивать» линии длиной до 120 метров (с разрешением 4K@60) или до 150 метров (для Full HD) – при условии использования соответствующих приемников (HDBaseT v3.0 Long Reach/Extended Range).

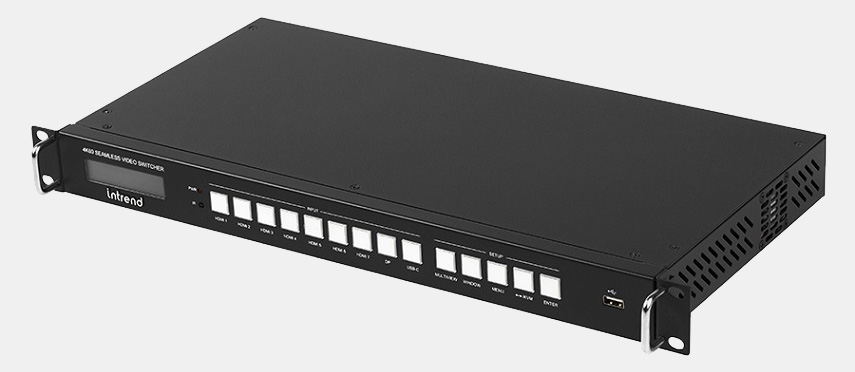

модель ITSFM-9x1HDCU

Прибор ITSFM-9x1HDC вместо KVM имеет расширенные возможности по звуку: в него добавлены 4 линейных аналоговых стереовхода (балансного типа) и 2 микрофонных входа (один для динамического микрофона, один универсальный с отключаемым фантомным питанием 48 В и переключением в режим линейного входа). Основной звук берется либо с одного из цифровых входов, либо с линейного входа. К нему может примешиваться звук от двух микрофонов (все уровни регулируются). Дополнительно появление микрофонного сигнала может «приглушать» основной звук на заданную величину (вплоть до полного подавления) – режим, известный также как Ducking или TalkOver.

ITSFM-9x1HDC вместо KVM имеет расширенные аудиовозможности: в него добавлены 4 линейных аналоговых стереовхода (балансного типа) и 2 микрофонных входа (один для динамического микрофона, один универсальный с отключаемым фантомным питанием 48 В и переключением в режим линейного входа). Основной звук берется с одного из цифровых входов либо с линейного аналогового входа. К нему могут примешиваться сигналы от двух микрофонов (все уровни громкости регулируются). Наличие функции TalkOver позволяет в моменты поступления микрофонного сигнала «приглушать» основной звук на заданную величину (вплоть до полного подавления).

Вопросы по этим приборам, которые наверняка еще остались, можно прояснить на сайте – здесь найдутся и руководства по эксплуатации (где все подробно расписано), и программное обеспечение (с интерфейсом на русском языке), которое может помочь при пусконаладке и эксплуатации и дает представление о возможностях приборов. Протоколы управления также изложены в руководствах, любая внешняя система управления должна справиться с их реализацией, так как они намеренно сделаны простыми.
