Сетевой протокол Dante стремительно развивается множество лет, сегодня фактически став индустриальным стандартом. Растёт и число совместимого оборудования, количество которого уже превысило четыре тысячи устройств. И это неудивительно, ведь переход к системам AV over IP в последнее время являются одной из главных тенденций мирового рынка АВ-интеграции. Компания Constage успешно построила вокруг этой технологии собственную экосистему решений для профессионального АВ-рынка, позволяющую передавать по сети не только звук, но и видео.
Как выглядит современная Dante-инфраструктура, что появилось нового в управлении сетями, как не запутаться в большом многообразии оборудования и как с помощью Dante-экосистемы можно закрыть все уровни АВ-проекта, АВ Клубу рассказали представители Constage — Сергей Новиков, директор по дистрибуции, Андрей Новиков, бренд-менеджер, и Иван Пудяков, инженер мультимедиа.
Экосистемный подход Constage
Так как мы проектный дистрибьютор, то для нас принципиально важно предлагать не отдельные устройства, а экосистему, в которой каждый элемент корректно взаимодействует с другими. Тем самым мы формируем для заказчиков готовые комплексные решения. Это можно сравнить с некой кухней, где различные блюда собираются в единое меню. Участвуя в этом году в форуме AV FOCUS, мы назвали свою презентацию Dante-кафе Constage, предлагая не только посмотреть на коробочные решения, но и увидеть в работе весь комплекс.
Протокол Dante уже далеко не новинка. Он активно развивается, появляются новые устройства и бренды, снижается стоимость технологий. Именно поэтому клиенту порой сложно во всем этом разобраться и сделать правильный выбор в пользу подходящего именно ему оборудования. К тому же для стабильной работы решение должно быть ещё и проверенным. Мы, как интегратор театральных и концертных технологий, имеем большой опыт в реализации инсталляций и регулярно участвуем в крупных проектах, благодаря чему можем на практике обкатывать те или иные устройства, проверять их надёжность и стабильность в работе, чтобы в дальнейшем рекомендовать заказчикам.

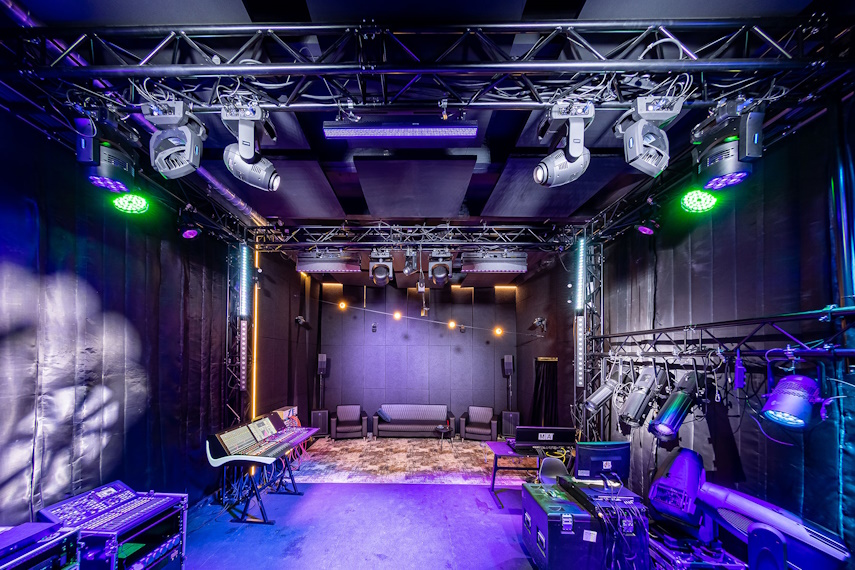

Познакомиться со всем этим вживую можно в нашем шоуруме в центре Москвы. Это рабочая площадка, где всегда есть экспозиция оборудования, которая регулярно меняется. И если на выставки и форумы мы возим лишь малую часть того, что у нас есть, то в шоуруме все это доступно в полном объёме. Тем более, что рядом находится склад, и мы легко можем переместить оттуда любые приборы, чтобы вы смогли их сами оценить. Мы предлагаем оборудование всех сегментов — от премиального до бюджетного, поэтому готовы закрыть любые задачи по любым объектам.
Все началось с Dante
Если говорить про АВ-инфраструктуру, то в последнее время произошёл плавный переход из аналога в цифру. Он ещё не завершен, но мы определенно застанем его финал. Протокол Dante занимает в этой инфраструктуре важное место. В последнее время к нему привлечено достаточно много внимания, тем не менее появился он уже очень давно — целых 20 лет назад. Причём даже раньше, чем AES67. Так что, в начале был Dante, а потом все решили пойти по его примеру. В нашей индустрии существуют различные мнения относительно того, каким должен быть протокол — открытым или нет. На первый взгляд, может показаться, что лучше делать что-то своё на открытой платформе, но не всегда это работает эффективно.
Здесь можно провести определённую аналогию с операционными системами. Сегодня никого не смущает, что владельцем самой популярной в мире ОС Android является компания Google. Наравне с ней есть, например, Linux. Несмотря на то, что это свободно распространяемая операционные системы, доля её пользователей значительно ниже. Существуют и проприетарные системы, разрабатываемые Apple. Ключевым преимуществом ОС, которыми владеют компании, является их активное развитие. Так же и с Dante. Владеющая протоколом компания Audinate тратит большие ресурсы на его развитие и внедрение. На сегодняшний день Dante поддерживает более 600 производителей, а количество совместимых продуктов уже перевалило за 4000 штук и продолжает расти. На самом деле, это больше, чем всех вместе взятых устройств на базе других протоколов.
Универсальная совместимость
Основная проблема протоколов — это совместимость. Возьмём, допустим, AVB. Так как он открытый, то есть множество видов оборудования, в которых поддержка реализована по-разному. Из-за этого и возникает сложность с совместимостью. У Dante такого нет. Чтобы решить эту проблему, ассоциация из нескольких компаний создала на основе AVB протокол Milan. Это рабочая и очень интересная технология, но ее поддерживает лишь небольшой пул производителей. Сейчас появилось достаточно много протоколов и на AES67. Это Ravenna, Livewire+, Q-LAN. Они тоже решают определённые задачи, но ограничены небольшим количеством брендов, у которых реализована поддержка.
Рынок Dante в последнее время развивается очень быстро. Появляются устройства, позволяющие контролировать Dante-среду, развивается сам протокол. При этом не все оборудование сертифицировано Audinate. Вендор сейчас более активно продаёт свои чипы, поэтому, к сожалению, некоторые иностранные компании перепродают их другим. Проверить наличие сертификата можно на сайте getdante.com.
Чтобы проблем с совместимостью не возникало, мы рекомендуем пользоваться качественной сертифицированной продукцией. Но, естественно, оценить оборудование только по характеристикам, даже полностью сертифицированное, заказчикам может быть сложно, особенно если оно сравнительно недавно появилось на рынке. Насколько устройство шумное, какое качество имеет ЦАП, используемый в конвертере, и многое другое можно узнать только протестировав его самостоятельно. Собственно, в этом и заключается наша работа, как интегратора. Мы отбираем и проверяем на реальных задачах перспективные модели, после чего можем предложить клиентам наилучший вариант. Им же, в свою очередь, не нужно разбираться в многообразии представленной на рынке продукции и беспокоиться о ее работоспособности и совместимости.
Помимо аудио, Dante позволяет передавать и видео. Но Audinate очень поздно вступил в гонку AV over IP именно с видеочастью. Протокол Dante AV был запущен лишь в 2023 году, поэтому несколько уступает по распространённости, например, SMPTE ST 2110 или NDI, которые встраиваются на данный момент уже практически повсюду. Но сравнивать между собой все эти технологии не совсем корректно, так как они предназначены для решения разных задач. Хоть и молодой игрок на рынке видео Dante AV имеет существенной преимущество перед конкурентами – это минимальная задержка, а также синхронизация с аудиопотоками. Развёрнутая система легко расширяется — достаточно просто пробросить в нужное место витую пару. Конфигурирование и настройка интуитивно просты, а для особо сложных сетевых сред существует ПО Dante Domain Manager.
Dante-экосистема для любых задач

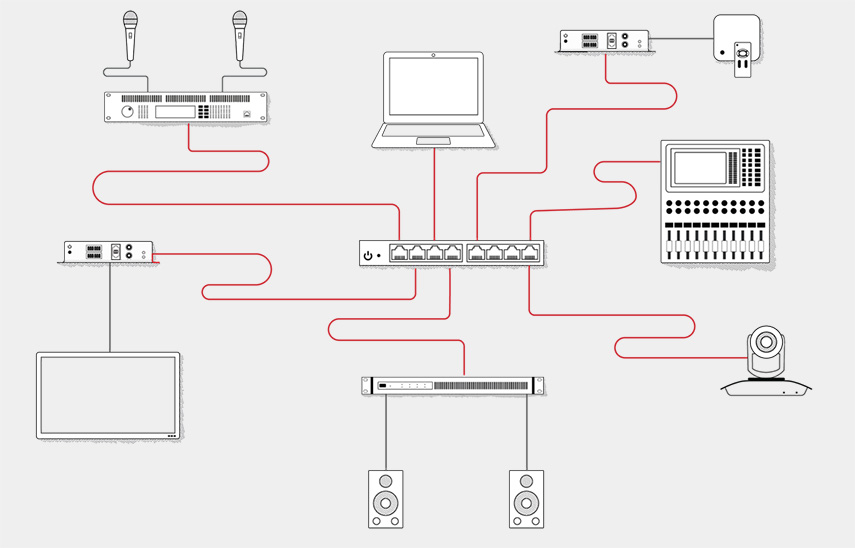

Constage предлагает полную Dante-экосистему, позволяющую реализовывать системы AV over IP различных конфигураций с централизованным управлением всеми рабочими процессами из одной точки. Для этого потребуется лишь сетевая инфраструктура, на которой все это будет функционировать. Причём, если мы говорим о видео, то в отличие от того же SMPTE ST 2110, вам практически никогда не понадобится делать модернизацию ИТ-части. Достаточно гигабитной сети с неуправляемыми коммутаторами, фактически заменяющими собой классические матричные коммутаторы. Более того, Audinate вообще не рекомендует применять в таких проектах управляемые роутеры. Таким образом, мы получаем возможность распределения аудиовизуальных сигналов и управляющих команд по всему объекту из условной операторской по одному кабелю Ethernet, а в случае поддержки конечными устройствами PoE, по этому проводу будет идти ещё и питание.
У нас есть как ядро маршрутизации, в роли которого выступает аппаратный Dante-контроллер Turtle AV Chazy Control, так и различные конечные точки — энкодеры и декодеры ZenWin, усилители мощности Digiruss, громкоговорители Tefra Audio и Meyer Sound, а также Dante-адаптеры Turtle AV. Энкодеры с декодерами позволяют вводить в систему распределения сигналов и выводить из неё видеопотоки, например, поступающие от камер или отправляемые на средства видеоотображения. Усилители и громкоговорители предназначены для вывода звука. Если требуется ввод и вывод аудиосигналов или USB, помогут адаптеры. Интегрироваться с системами управления, например, брендов Q-SYS и Crestron можно через открытый API.
Рассмотрим подробнее ряд ключевых продуктов.
Аппаратный Dante-контроллер Turtle AV Chazy Control
Turtle AV — это австралийский стартап, имеющий тесные связи с разработчиком протокола Dante, компанией Audinate, которая также базируется в Австралии. Он появился лишь в начале 2025 года, но за короткий срок благодаря ряду инновационных разработок сумел уверенно заявить о себе, в первый же год работы собрав множество отраслевых наград. Наиболее известным его продуктом стал аппаратный Dante-контроллер Chazy Control.
Аппаратная реализация позволяет выполнять всю маршрутизацию, управление подписками и мониторинг на выделенном процессоре. Зачем это нужно? Раньше для управления подписками требовалось программное обеспечение Dante Controller, запускаемое на ноутбуке или ПК. В отличие от компьютера, где Dante Controller работает как отдельная программная сущность, у аппаратного контроллера всё на плате. Есть своя узконаправленная прошивка, которая ещё и регулярно обновляется. В этом ключевое превосходство. Поэтому решение оптимально для работы в режиме 24/7

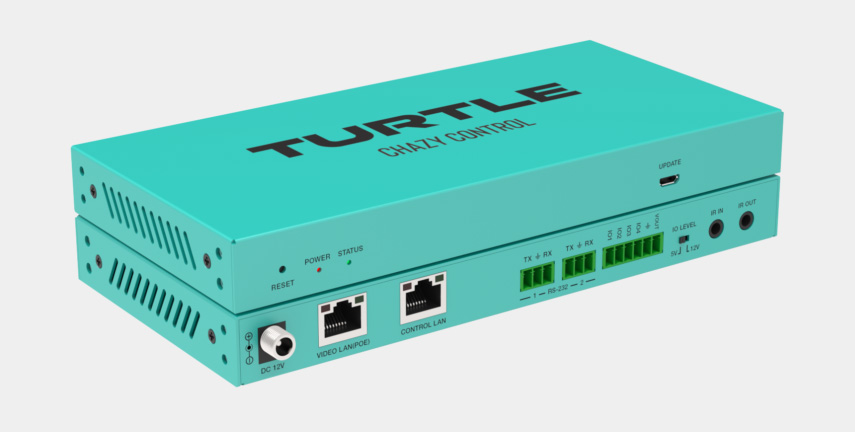

Chazy Control размещается в рэковой стойке, питается от адаптера или по PoE и имеет пассивное охлаждение, благодаря чему не шумит — можно поставить его где угодно. Из интерфейсов здесь есть два LAN-входа — контроль и видео, чтобы не смешивать эти потоки, а также порты RS-232 и GPIO. Достаточно один раз все настроить и можно про это забыть. Те, кто постоянно сталкивается с маршрутизацией Dante, наверняка оценят преимущество такого подхода.

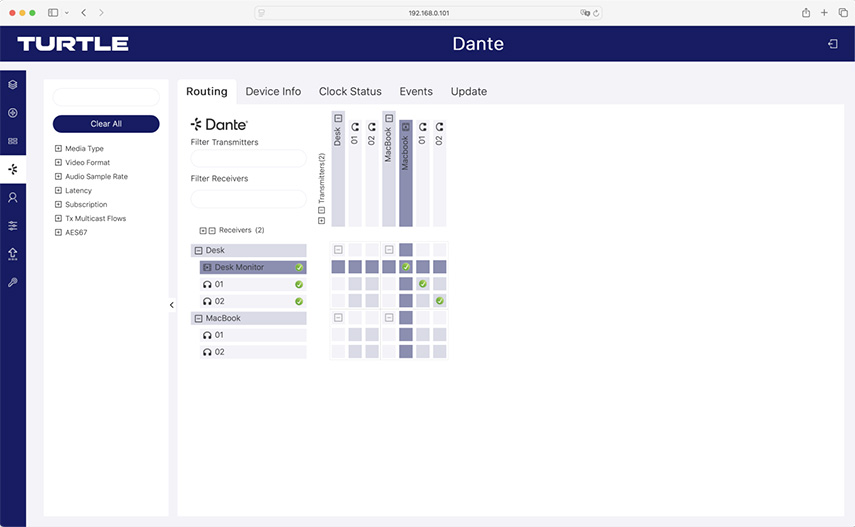

Управление контроллером производится через веб-интерфейс с чего угодно — планшет, ноутбук и так далее. Можно также прицепить какую-то не сильно сложную «управлялку». Мы путём интеграции с Raspberry Pi реализовали кнопочное управление. Для интеграции со сторонними системами есть API. У производителя очень хорошее его описание, за счёт чего с этой задачей справится любой, даже начинающий специалист. Помимо контроллера, здесь есть конфигуратор видеостен до 9х9. Для организации необходимой конфигурации в веб-интерфейсе достаточно просто назначить для каждого экрана свой декодер.
Кроме стандартной версии существует также модель Chazy Control Pro. У неё есть встроенный медиаплеер, позволяющий воспроизводить контент из сетевых хранилищ, расширенные возможности автоматизации и множество других полезных функций, при помощи которых можно реализовать полноценную АВ-инфраструктуру без необходимости применения дополнительной системы управления.
Примечательно также, что корпуса адаптеров Turtle AV на 90% сделаны из океанического мусора.
Кодеры/декодеры ZENWIN IPX-TUC1/IPX-RUC1
Компания ZENWIN уже 15 лет занимается разработкой профессионального аудиовизуального оборудования, при этом для нашей страны бренд абсолютно новый. Это китайский производитель, выпускаемая продукция которого имеет очень высокое качество, отвечает мировым стандартам и сертифицирована Audinate. К тому же у него, как и у Turtle AV есть весьма перспективные разработки, чем они нас и заинтересовали. Мы постоянно на связи с вендором и принимаем непосредственное участие в доработке продуктов. Философия бренда звучит, как «Один зал — один кабель». На практике это означает, что все устройства ZENWIN соединяются по Ethernet, по которому идут АВ-сигналы, управление и PoE-питание.

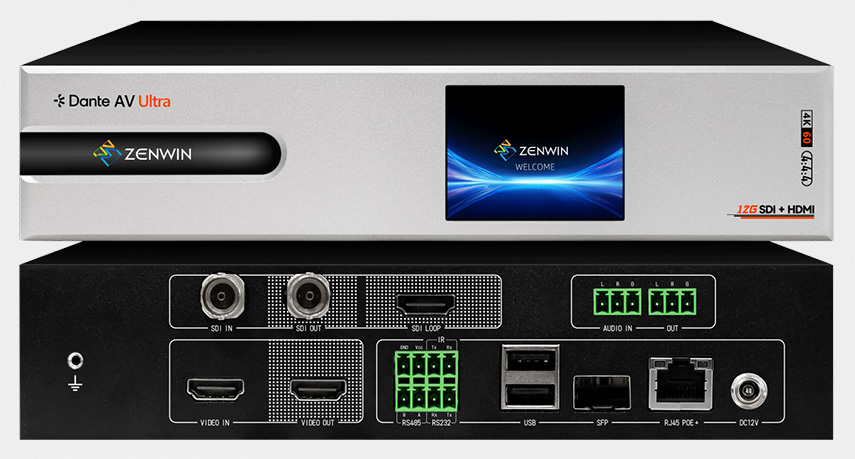

Из предлагаемого компанией ассортимента особого внимания заслуживает энкодер IPX-TUC1, соединяемый по сети с декодером IPX-RUC1. Что отличает их от других моделей? Во-первых, то, что в качестве транспорта используется Dante AV, за счёт чего восьмиканальный звук и видео работают в одной системе, а во-вторых, наличие сразу двух интерфейсов — SDI и HDMI. Это позволяет подавать на вход HDMI, а забрать SDI или наоборот, как это часто бывает с камерами — принимать от них SDI и без всяких конвертеров забирать HDMI.
Энкодер с декодером поддерживают разрешение до 4K@60 (4:4:4), HDR10, питание по PoE, 8-канальный цифровой звук (32 бит, 192 кГц), ввод и вывод аналогового звука, работу с USB-сигналами, функцию де-эмбедирования и KVM-возможности. Из портов управления присутствуют RS232, RS485 и ИК. Помимо Ethernet, у них есть оптика, что позволяет транслировать сигналы на большое расстояние.
IPX-RUC1/IPX-RUC1 — это самая крутая версия кодеров/энкодеров серии DANTE AV ULTRA. Кроме них в линейке присутствуют также VPX-TH1/VPX-RH1 (только с HDMI) и VPX-TS1/VPX-RS1 (только в SDI).
DSP-процессор ZENWIN TD-1616D

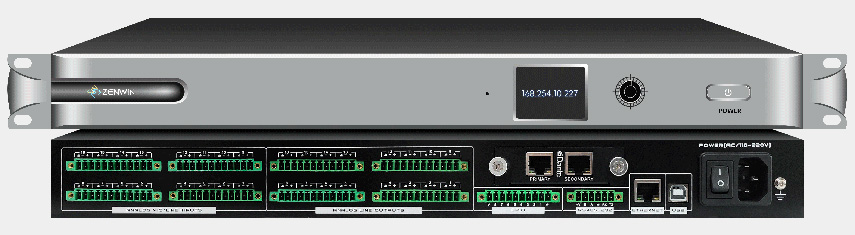

Это цифровой аудиопроцессор с матрицей 16 х 16 (16-канальная Dante / 16-канальная аналоговая), который построен на базе высококачественной микросхемы ADI DSP SHARC 21489. У него свободно программируемая матричная коммутация («всё на всё» или «точка-точка»), есть поддержка кастомных цепочек обработки, различные алгоритмы подавления шума, эха и обратной связи, автоматическая регулировка усиления и многое другое. Одним словом, как Biamp Tesira, только со своей экосистемой и дешевле раза в три. Под экосистемой имеется в виду, что процессор совместим с энкодерами, декодерами и другими устройствами компании, которых у неё большой ассортимент, что позволяет делать комплексные системы, работающие по Dante одновременно и со звуком, и с видео.
Одна из ключевых фишек продукта — наличие в комплекте большого набора программного обеспечения с довольно интересными функциями, благодаря чему можно буквально на коленке собрать систему управления, включая даже мобильное приложение на Android. Этим, кстати, характеризуется все оборудование ZENWIN. Элегантно у процессора реализован и доступ к софту. Он находится в самом устройстве. Вы просто подключаетесь к нему по IP и качаете ПО. Присутствует также возможность внешнего управления по API (есть полный перечень команд на все случаи жизни) и TCP/IP.
Усилители мощности DIGIRUSS

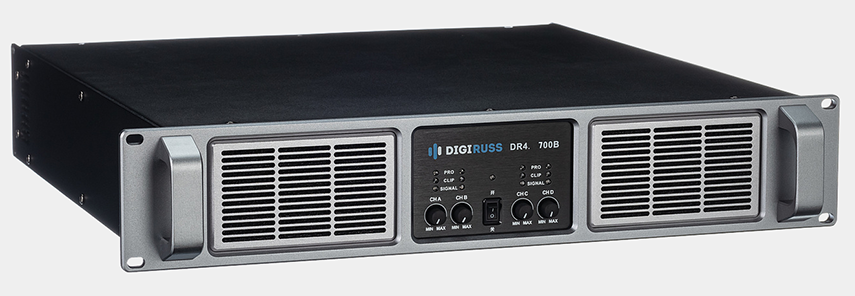

Еще одним важным элементом нашей Dante-экосистемы являются профессиональные усилители мощности класса D/TD бренда DIGIRUSS. Помимо поддержки Dante (два порта), в них есть встроенные DSP-процессоры (32 бит, 96 кГц) и цифровой вход AES/EBU. Очень широкая линейка включает двухканальные и четырёхканальные модели мощностью от 700 до 3000 Вт (RMS) на канал. Для управления одним или множеством усилителей предусмотрено удобное программное обеспечение с возможностью клонирования настроек с одного на другой. В общем, очень умные и надёжные устройства, которые при этом отлично звучат.
Dante-адаптеры Turtle AV
Дополняют экосистему разнообразные Dante-адаптеры для ввода и вывода сигналов, позволяющие интегрировать в инфраструктуру Dante даже то оборудование, которое по умолчанию не имеет поддержки этого протокола. Ассортимент компании Turtle AV включает модели: TAV-D2XEN (два аналоговых XLR-входа с регуляторами усиления), TAV-D2XDE (два аналоговых XLR-выхода с регуляторами усиления), TAV-D2LEN (два аналоговых линейных входа с регуляторами усиления), TAV-D2LDE (два аналоговых линейных выхода с регуляторами усиления), TAV-D2BEN (ввод двухканального звука по Bluetooth), TAV-D2USB (ввод и вывод двухканального звука по USB-C), TAV-D2USB-PRO (ввод двухканального звука по USB-B) и TAV-D2LDE-PRO (вывод двухканального звука через линейный выход Euroblock).
Естественно, этим набор компонентов Dante-экосистемы Constage не ограничивается. Для более подробного знакомства приглашаем в наш шоурум. Всё наглядно покажем и расскажем. У нас нет каких-то долгих предварительных записей. К нам легко попасть, с нами легко подружиться. Приходите, будем рады!
