Система радиотрансляции аудиосигнала beyerdynamic Unite представляет собой универсальное решение для выполнения широкого круга задач, начиная от организации систем перевода или персонального мониторинга и заканчивая тургидами или системами помощи слабослышащим. Она работает в стандарте DECT, не требующем регистрации или лицензирования, и способна осуществлять передачу 32 аудиоканалов на практически неограниченное количество приемников, которых, по заверению производителя, может быть до нескольких тысяч. О различных функциях, возможностях и сценариях применения системы рассказывает Артем Мелентьев, инженер отдела проектов компании АРИС.
Unite – это универсальная и уникальная в своем роде система, которая поддерживает полнодуплексное соединение, использует малопопулярный стандарт беспроводной передачи данных, помогающий избавиться от помех, и имеет множество других конкурентных преимуществ. Система состоит из портативных и ручных передатчиков, приемников, точек доступа, транспортировочно-зарядных кейсов и фирменного программного обеспечения. Приемник и передатчик видят друг друга на расстоянии до 300 метров, но при помощи точек доступа зона покрытия может быть расширена. Unite способна работать как в режиме broadcast, когда один человек говорит, а остальные слушают, так и в режиме полного дуплекса, позволяющего участникам слушать и говорить одновременно. Для защиты данных в системе применяется цифровое шифрование стандарта AES-256, а также дополнительное индивидуальное шифрование. Количество приемников и передатчиков может быть любое, но говорить одновременно могут только трое. Система модульная, наборная, то есть, мы набираем нужное нам количество приемников и передатчиков, добавляем, если необходимо, точки доступа и другие аксессуары, поэтому в комплекте с приемниками наушники не поставляются. Допускается подключение наушников на одно ухо, на два уха, вставных и так далее. Все они есть в ассортименте beyerdynamic.
Какие компоненты входят в состав Unite?

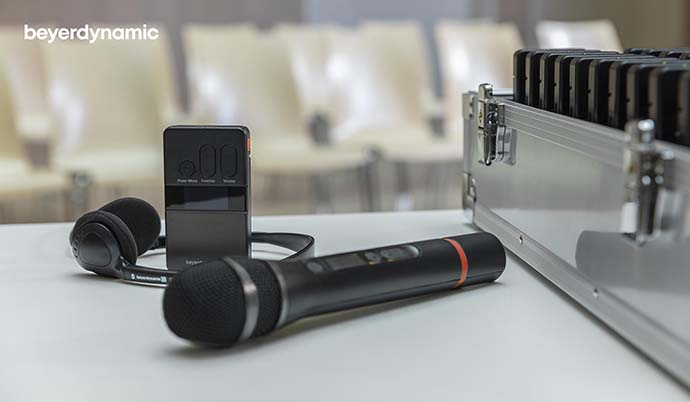

Передача сигнала в системе осуществляется с помощью портативных передатчиков, оснащенных 4-пиновым разъемом XLR для микрофонов серии TG и 3,5-миллиметровым разъемом TRS (mini-jack) для микрофона или гарнитуры. Вместе с Unite можно использовать модель любого производителя, но для тех, кто хочет закрыть систему на монобренде, beyerdynamic рекомендует гарнитуру A6P-321. Для подключения внешних аудиосигналов передатчик оснащен разъемом mini-jack, интерфейсом USB Type-C, поддерживающим функцию зарядки, и встроенным модулем Bluetooth для беспроводного соединения с внешними аудиоисточниками, в роли которого может выступать, например, смартфон. Помимо портативного, доступен ручной передатчик Unite ТН с идентичным набором функций и встроенным микрофонным капсюлем.
Для слушателей предусмотрены приемники Unite RP и Unite TP, также с USB Type-C для подзарядки. И вот тут кроется одно из главных отличий Unite от других систем аудиотрансляции - реализованная в модели Unite TP функция ответа (Talkback), которая крайне полезна в интерактивных мероприятиях, позволяет не только слушать, но и задавать вопросы или комментировать выступление докладчика, для чего потребуется лишь нажать единственную кнопку и наговорить сообщение через встроенный микрофон. Все портативные устройства работают от встроенной батареи около 15 часов и имеют возможность подзарядки как от кейса, так и от USB Type-C, что для подобных систем тоже уникально.

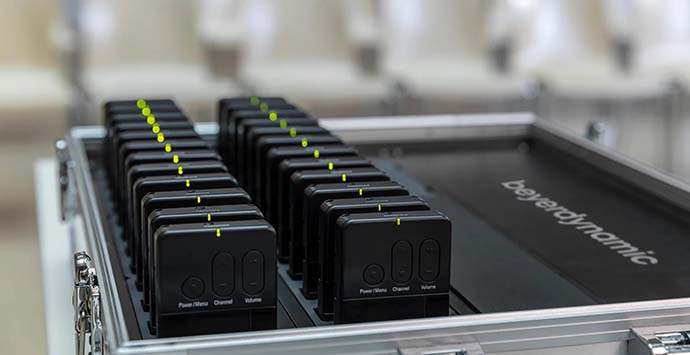

Для улучшения качества и дальности покрытия при стационарном применении в Unite предусмотрена точка доступа Unite AP4. Она несет в себе функцию приема и передачи аудиосигналов через аналоговые входы/выходы или протокол Dante. Одна точка доступа способна принимать и передавать по четыре аудиоканала в обе стороны, при этом в рамках одной системы может быть объединено до 8 точек, что позволяет передать и принимать до 32 каналов. Ассортимент предлагаемых beyerdynamic кейсов для зарядки и хранения портативных устройств включает модель Unite CC36P на 36 ячеек, Unite CC24P на 24 ячейки и трековую версию кейса на 12 ячеек. Мониторинг и управление системой осуществляются через ПО Unite Manager. В нем есть такие функции, как контроль заряда батарей используемых устройств, управление группами устройств, настройка уровней аудиосигналов, выбор режима передачи и так далее.
Для оптимизации речи предусмотрена автоматическая подстройка чувствительности микрофона и шумоподавление. Кроме того, DSP в Unite включает алгоритмы компенсации, реагирующие на уровень входного сигнала, громкость речи, расстояние от говорящего до микрофона и тембр его голоса. Фактически система даже способна самостоятельно отличить женский голос от мужского.
Как применять систему Unite в реальной жизни?
Из основных сценариев использования Unite я бы выделил:
- Тургид-система для проведения экскурсий – можно взять ручной или портативный передатчик для гида и нужное количество приемников Unite RP с наушниками. Вместо наушников можно подключить к приемникам индукционные петли для слабослышащих. Если заменить приемники Unite RP на Unite TP, то слушатели смогут участвовать в дискуссии, задавать вопросы или комментировать ведущего.
- Система синхронного перевода – в этом случае мы ставим точки доступа Unite АР-4, количество которых будет зависеть от требуемого количества передаваемых аудиоканалов. Аналоговый сигнал с выхода центрального блока системы синхроперевода при помощи внешнего преобразователя мы можем перевести в Dante, получив передачу по цифровому тракту.
- Система трансляции комментариев для слабовидящих – для небольших объектов, например, спортивных стадионов можно использовать схему, при которой комментаторы получают портативные передатчики Unite ТР, а слушающие их зрители – приемники Unite RP с наушниками. Для крупных стадионов и арен потребуется просто добавить несколько точек доступа.
- Система служебной связи – при подобной задаче, которая будет актуальна, скажем, для связи тренера со спортивной командой, связи между работниками телевидения, театра и так далее, тренеру или режиссеру мы даем поясной передатчик Unite ТР с головным микрофоном, а спортсменам или операторам – приемники с функцией Talkback, к которым можно подключить гарнитуры или пользоваться встроенными микрофонами.
- На выставках или в музеях – если в одном большом помещении транслируется контент или информация на разных языках, то объединив до 8 точек доступа Unite АР-4, мы получаем возможность передачи аудиоконтента в 32 зоны. Если взять микрофон на гусиной шее Classis GM 305 TG, портативный передатчик Unite ТР и точку доступа АР-4, то можно реализовать беспроводную мобильную трибуну.
Нажмите на схему для её увеличения
Какими основными преимуществами обладает система DECT перед конкурентами?
Среди преимуществ системы Unite перед ИК-системами стоит отметить:
- В ИК-системах приемники должны находиться в прямой видимости от излучателей, потому что, если приемник окажется в тени, то качество приема сильно ухудшится. В системе Unite мы имеем дело с гораздо более длинными волнами, которые, как известно, меньше подвержены влиянию препятствий, чем нанометровые волны инфракрасного диапазона.
- Качество покрытия ИК-системы сильно зависит от длин кабелей, которыми подключаются инфракрасные излучатели к передатчику, что требует более тщательного проектирования. Если подключение осуществляется по несимметричной схеме, то непременно возникнет сложность с выставлением задержек на этих излучателях, и если мы ее неправильно выставим, то покрытие будет хуже. В системе Unite синхронизация точек доступа, если их больше, чем одна, осуществляется по локальной сети, поэтому такой проблемы нет.
- В ИК-системе обязательно должны присутствовать как передатчик, так и инфракрасные излучатели, что делает ее подходящей только для инсталляционного применения. Unite позволяет работать без стационарных точек доступа, как, например, в системе служебной связи или системе тургид. Мы просто берем портативные передатчики, приемники и можем общаться на расстоянии до 300 метров.
- Приемники ИК-систем позволяют только слушать поступающий от передатчиков сигнал. Приемники Unite TP, благодаря наличию функции Talkback, дают возможность слушателям взаимодействовать с выступающим.
- ИК-системы сильно подвержены влиянию помех от светодиодных экранов, которые на сегодняшний день особенно популярны в конгресс-холлах, больших конференц-залах и других крупных проектах. Система, которая работает по стандарту DECT, лишена этого недостатка.
- ИН-приемники нужно заряжать в специальном кейсе, а устройства системы Unite можно заряжать как в кейсе, так и при помощи интерфейса USB Type-C.
- Благодаря поддержке протокола Dante систему Unite можно интегрировать в любую аудиосистему, что в ИК-системах встречается нечасто.
- Наличие Bluetooth-модуля к передатчикам Unite допускает подключение внешних источников сигнала, например, смартфонов, что тоже преимущество перед классическими ИК-системами.
- Система Unite при одинаковом со среднестатистической ИК масштабе (передача 8 каналов на 30 приемников при площади покрытия до 10 000 м2), но при более широком наборе возможностей получается выгоднее примерно на 35%.
