В конце прошлого года ГК DIGIS заключила дистрибьюторское соглашение с одним из лидирующих в Азии производителем конференц-оборудования Haitian Electronic Technology Co., Ltd. на поставку в Россию продукции бренда HTDZ, а уже в декабре на склад дистрибьютора поступила первая партия флагманских конгресс-систем HT-9500, которые сегодня с успехом применяются в разнообразных проектах отечественных интеграторов. О том, что они собой представляет и какие задачи способны решать, рассказывает Александр Сапожников, старший бренд-менеджер по системам конференц- и видеоконференцсвязи в ГК DIGIS.
О системе
HT-9500 предлагает как стандартные возможности дискуссии, так и дополнительные функции, такие как голосование, протоколирование конференций и синхронный перевод на 12 языков. Конгресс-система состоит из центрального блока и различных моделей микрофонных пультов, которые могут быть настольного исполнения или врезные, с дисплеем или без него, а также с кнопками голосования и селектором каналов. Функционал самой системы набирается комбинацией необходимых пультов. Если требуется голосование – берем пульт с голосованием, синхроперевод – с селектором каналов.

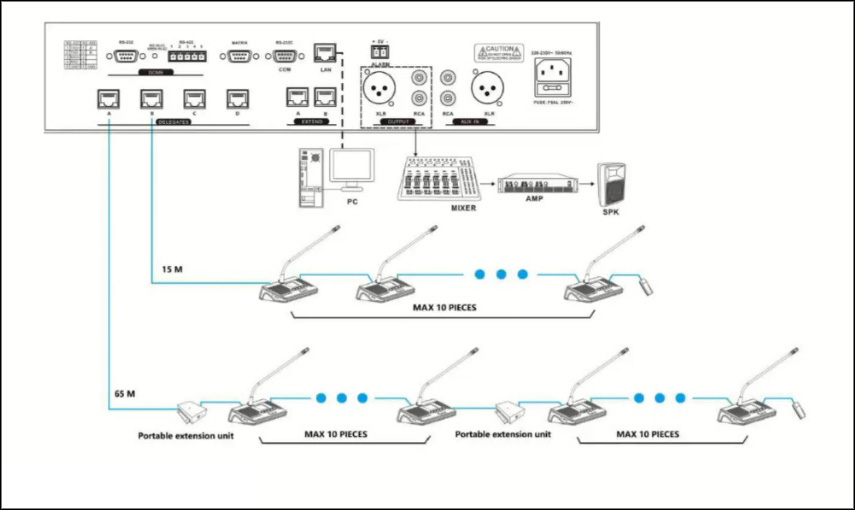

Центральный блок DCN-9500M выполнен в виде двухрэкового юнита. К нему можно напрямую последовательно по витой паре подключать до 40 микрофонных пультов. Кабели, как правило, идут в комплекте. Расстояние между пультами должно составлять максимум 2 метра, а от центрального блока до первого пульта в цепи нужно оставить не более 10 метров, в противном случае снизится максимально доступное для подключения количество пультов.

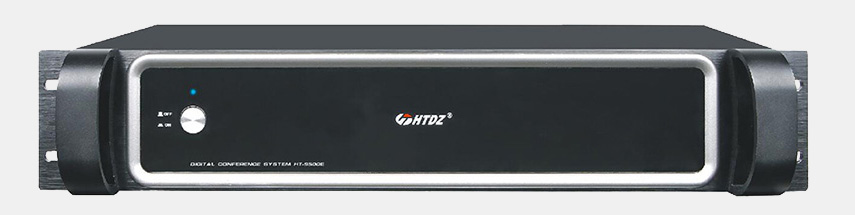

HT-9500E
Если у вас большой зал или длинные кабельные трассы от первого пульта до центрального блока, то в этом случае потребуется использование вспомогательных экстендеров. Это может быть как маленький блок питания, способный запитать до 10 пультов, так и более серьезный двухюнитовый модуль расширения HT-9500E. С их помощью суммарное количество микрофонных пультов можно масштабировать до 320 штук. При этом не важно в какой из двух имеющихся на пультах разъемов будут подключены следующий и предыдущий пульты, так как у них нет такого, что именно этот разъем предназначен для входа, а следующий – для выхода. Как удобно, так и подключаем. Весь процесс инсталлирования системы пошагово и очень понятно расписан в мануале.
Важно также отметить, что в конце цепи нужно ставить терминальный блок HT-ZD01. Сейчас он выглядит как отдельное устройство, но где-то до конца года производитель его модернизирует, и в будущих поставках он будет представлять собой просто маленький разъем RJ45, который вставляется в выход последнего пульта.

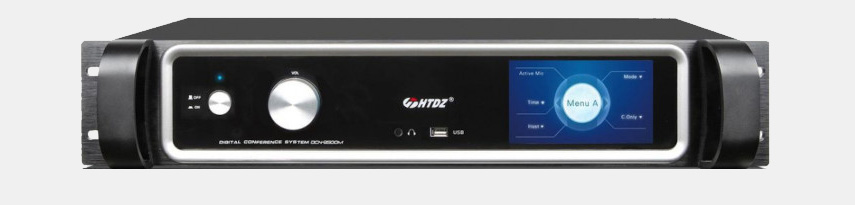

Центральный блок
Поставляемая нами версия центрального блока DCN-9500M по умолчанию имеет поддержку сетевого аудиопротокола Dante. В ассортименте производителя есть точно такие же модели, но без Dante. Мы решили, что в России уже давно привыкли к этому протоколу, поэтому пусть он будет у системы всегда. Модуль Dante получил конфигурацию 2 х 2 и может, например, через интерфейс Shure ANIUSB-MATRIX или подобный выводить в компьютер сигналы, поступающие по Dante. Такие запросы у нас были, такие решения мы тоже предлагаем.

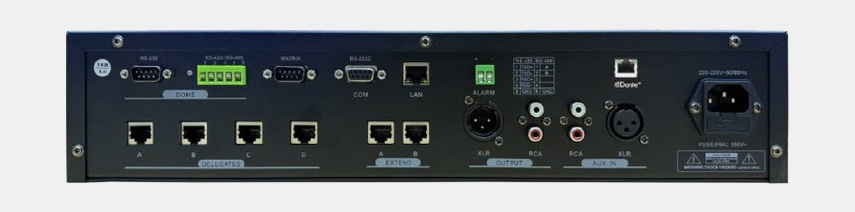

Для подключения пультов у центрального блока выделены четыре интерфейса Ethernet. Два дополнительных интерфейса Ethernet могут быть использованы для подключения экстендеров, еще один – для соединения с сетью Dante. Для вывода звука есть балансные входы и выходы XLR и небалансные RCA. Интегрировать DCN-9500M с системой управления или контролировать работу используемых совместно с конгресс-системой PTZ-камер можно через последовательные порты RS-232 и RS-422. Подключение к ПК, на который устанавливается входящее в комплект поставки фирменное программное обеспечение для настройки и управления, осуществляется через RJ-45. Подключение внешнего накопителя для записи конференции производится через порт USB на передней панели.
Частота дискретизации системы составляет 48 кГц. За обработку звука отвечает встроенный 32-битный DSP-процессор с алгоритмами подавления шумов, обратной связи, эквализации и автоматического усиления. Мы его проверяли, и проверяли не раз. Звучит все отлично.
Из органов управления у устройства присутствуют большой энкодер и 4,3-дюймовый сенсорный TFT-дисплеей, но он нужен, как правило, только в случае, когда делается первый запуск. Присваиваем номера пультам, выключаем, включаем снова – все работает. Дальше можно спокойно использовать API или фирменное ПО. Дополняет все это наличие режимов request, first in, first out, limit и синхронизации речи, имеющихся во всех приличных конгресс- и конференц-системах, а также встроенный контроль видеонаблюдения, возможность интеграции с ТСР/ІР и подключения опциональной системы синхроперевода.
Микрофонные пульты
Линейка входящих в состав конгресс-системы пультов включает множество различных моделей. У самых недорогих настольных HT-9520D (председателя) и HT-9520C (делегата) есть только динамик и кнопки дискуссии – две у председателя и одна у делегатов. Стоят они в ритейле меньше $400. За $600 можно приобрести настольный пульт с экраном HT-9510D (председателя) или HT-9510C (делегата). Промежуточное между ними положение по цене занимают врезные модели с экраном HT-9210C/D (серебристого цвета) и 9211 C/D (черного цвета).

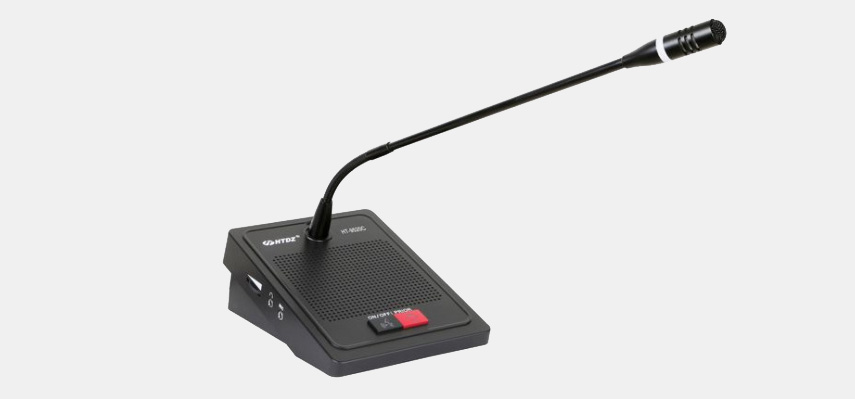

HT-9520C
Пульты с возможностью дискуссии и голосования HC-9220C/D (врезные) и HT-9500 C/D (настольные) или с возможностью дискуссии и синхроперевода HT-9210FC/FD (врезные) обойдутся уже в $600-700. Цена на топовые настольные модели HT-9500FC/FD с дискуссией, голосованием и синхропереводом достигает $800. Врезные пульты под запрос могут быть сделаны определенного форм-фактора. Например, у нас как-то была задача врезать пульты в спинки стульев, и мы это сделали.
Микрофонные пульты имеют очень широкую комплектацию. В нее обязательно входят кабель, микрофон и ветрозащита. Приятная особенность, что ветрозащита идет в комплекте с защелкой. В бюджетных сериях конференц-систем она представляет собой просто поролончик, но у микрофонов HT-9500 она с защелкой, что очень классно. Все пульты снабжены индикацией, которая может быть двух видов: только красная и зеленая + красная. Когда производится инициализация, индикатор мигает зеленым цветом, когда нажимается кнопка «говорить» – красным. Причем, сами китайцы, например, не понимают зачем нужны пульты с индикацией.

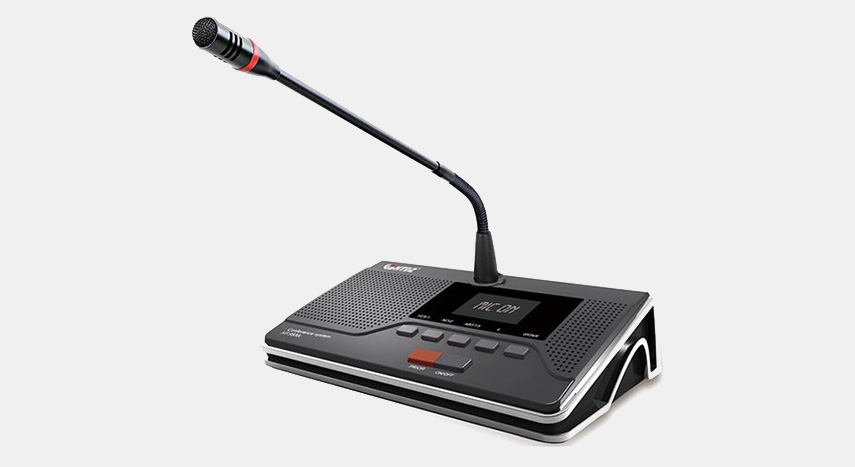

HT-9500FC
На моделях с экраном может выводиться любая картинка. По умолчанию это логотип HTDZ, но при необходимости можно загрузить логотип той компании, куда вы продаете. Главное заранее обсудить это перед формированием заказа, чтобы мы могли проанализировать соответствует ли качество определенным стандартам и влезет ли изображение. Логотип можно не только «залить» внутрь, но и напечатать снаружи – вдавить либо сделать выпуклым. Если, к примеру, госзаказчику не подходит логотип HTDZ, то он может быть заменен на название областной думы или герб какой-нибудь области.

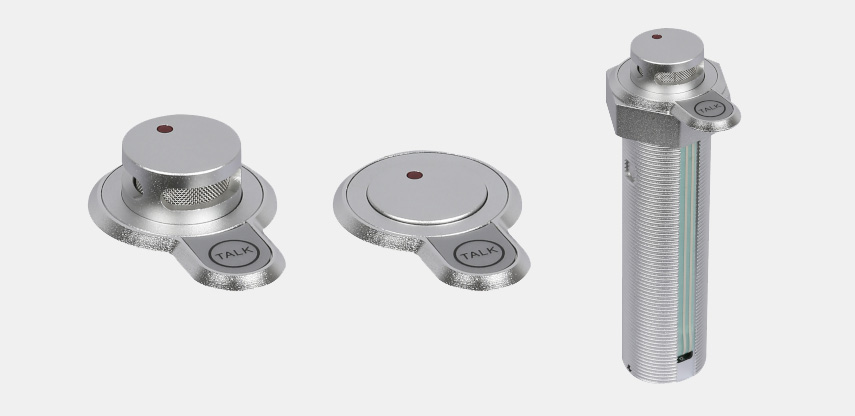

HT-X1/01
Отдельного внимания заслуживает достаточно нестандартный врезной выдвижной пульт HT-X1/01, который может быть как председательским, так и делегатским, но на первый взгляд выглядит он как микрофон. Эта модель снабжена микрофонным капсюлем с кардиоидной направленностью и кнопкой включения/выключения. В комплекте с пультом идет интерфейсный блок со специальными отверстиями для незаметного монтажа под столешницей. С его помощью пульт также по витой паре может быть подключен в цепочку с остальными пультами HT-9500. Сам он выполнен из металла и имеет серебристый стоковый цвет, но допускает покраску в любой другой.
Синхронный перевод
В случае, если требуется проведение конференций с участием спикеров из разных стран, конгресс-система может быть дополнена возможностью синхроперевода на 12 языков. Для этого к одному из портов для экстендеров подключается двухюнитовый центральный блок синхроперевода HT-9500T с 12 аудиовыходами на разъемах RCA, а уже к нему – пульты переводчиков HT-9500Y, для которых выделены четыре порта Ethernet.

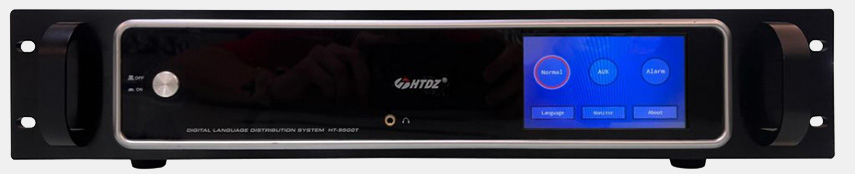

HT-9500T
К каждому из таких портов можно последовательно подключить четыре пульта, при этом расстояние от первого пульта в цепи до центрального блока синхроперевода не должно превышать 15 метров. Для более масштабных инсталляций производитель предлагает блоки-репитеры HT-9500L. Один такой блок допускает подключение шести пультов, а дистанция от первого из них до центрального блока может быть увеличена до 65 метров.

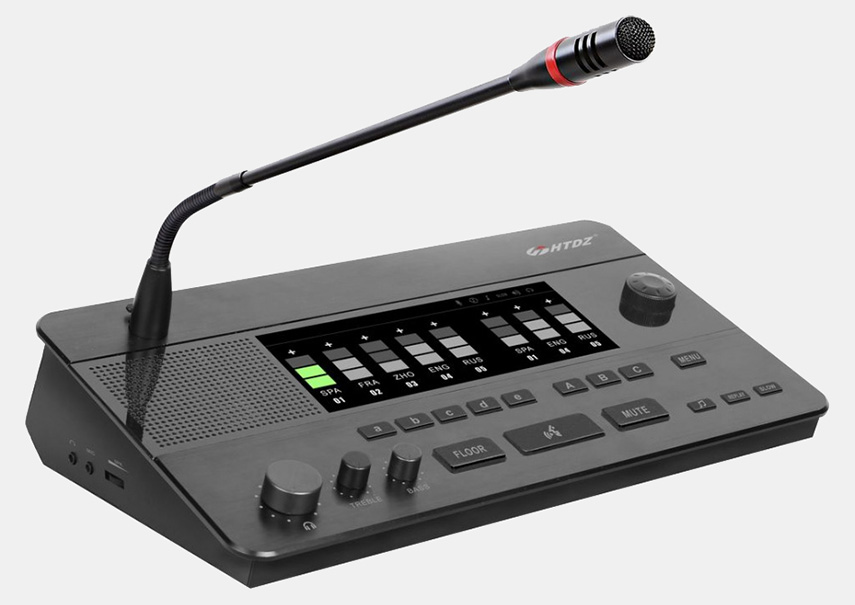

HT-9500Y
Пульты переводчиков снабжены цветным экраном, встроенным динамиком, поддерживают четыре входных прослушиваемых канала и четыре выходных каналов перевода, поставляются в комплекте с микрофоном на гусиной шее с ветрозащитой, гарнитурой и двухметровым кабелем Cat6e.
Программное обеспечение

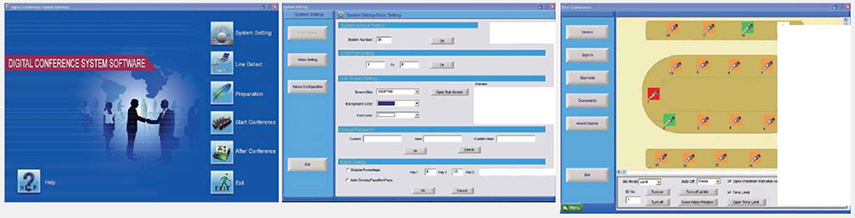

Управление конгресс-системой HT-9500 осуществляется с помощью фирменного программного обеспечения. Оно поставляется вместе с центральным блоком на флешке и активизируется путем ввода ключа. В ПО можно составлять отчеты по конференциям, задать на экране отображение темы голосования и его результатов, указать повестку дня или даже сформировать несколько пресетов, например, на неделю, чтобы затем во время проведения дискуссий или дебатов оператор мог просто переключать пресеты, соответствующие каждому из дней недели. Это, на самом деле, довольно гибкий подход.
Возможно, интерфейс немного архаичен, но, с другой стороны, он есть у оператора. В нем можно также управлять внешними камерами или настроить, чтобы на пульте были написаны имя и фамилия человека, который его использует. Но это будет, конечно, не как в более продвинутых системах, типа Televic, где мы вставляем карточку, и сразу происходит идентификация, а вручную – через ПО.
Интерфейс программного обеспечения можно кастомизировать, чтобы при выводе информации на экране, например, в крупной компании отображался ее логотип, а на государственном объекте – герб Российской Федерации. Есть здесь также и синаптическое управление, когда оператор удаленно включает/выключает конкретный микрофонный пульт и видит в интерфейсе, как они расставлены непосредственно в этом конференц-зале.
